Calibrador de Alturas V9

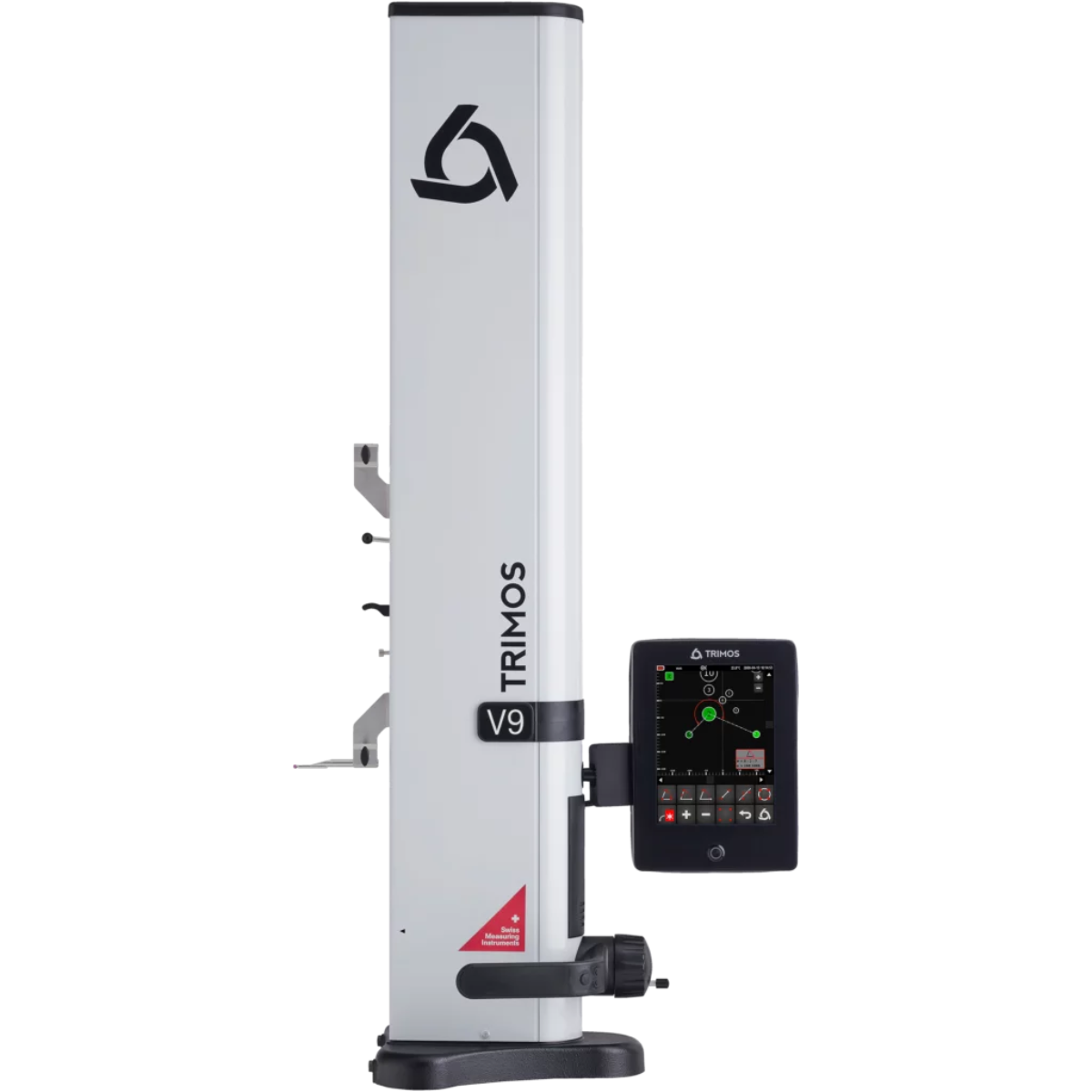

Calibrador de Alturas Série V9, Trimos.



Equipamento com capacidade de processamento de medições verticais em “1D” e “2D” (através de processador geométrico) com leitura digital de alta resolução, extremamente robusto e preciso, adequado as mais variadas aplicações e situações;

Força de medição e balanceamento ajustados eletronicamente;

Equipado com “Colchão de Ar”, compressor embutido;

Equipamento Híbrido, com movimentação Manual ou Motorizada 100%, apenas comutando o acionamento pelo manipulo de acordo com a necessidade do operador;

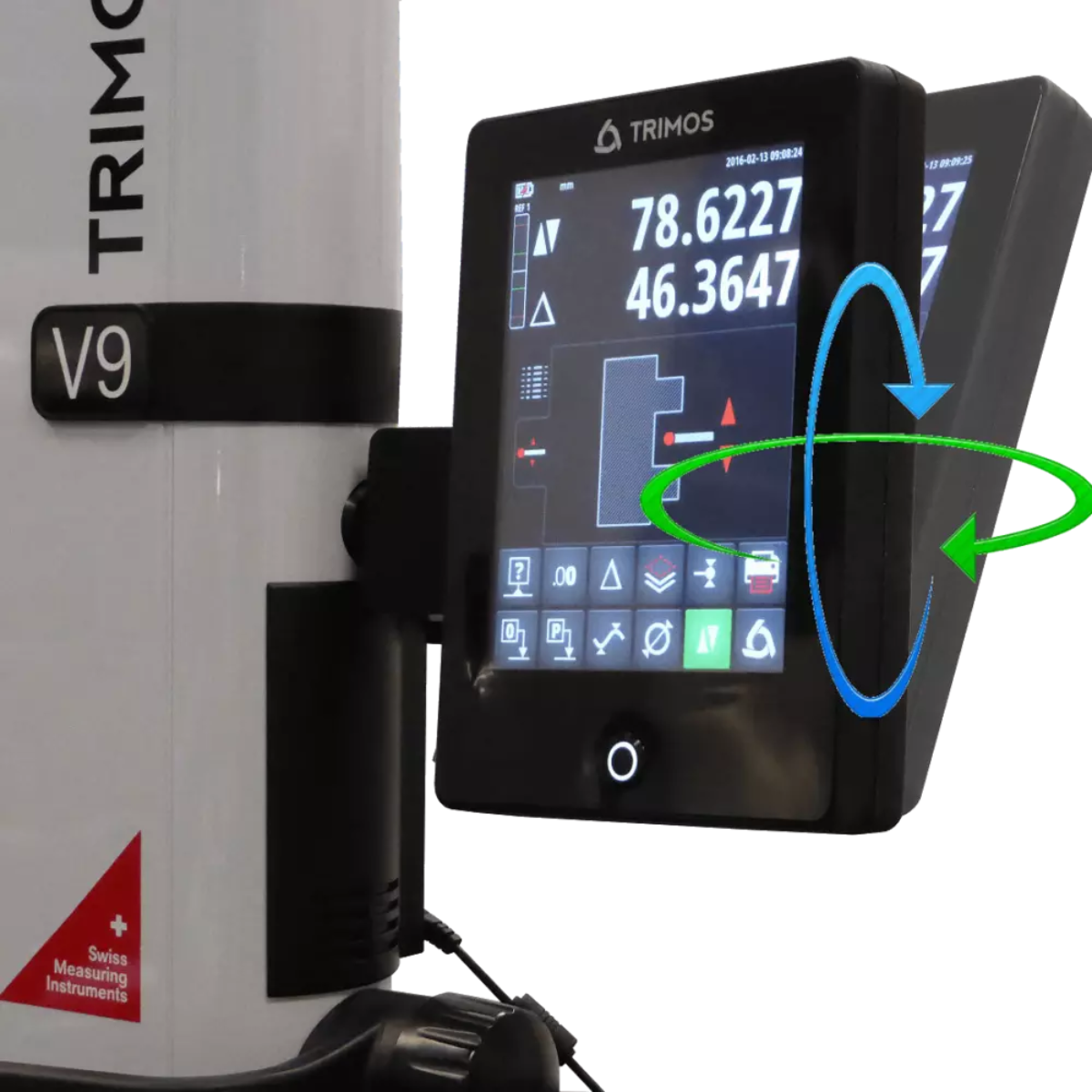

Display touch screen e colorido, fácil de operar, com as funções diretas no painel, como círculo, ponto, distância etc.;

Equipamento leve e robusto, alavanca de movimentação com formato anatômico;

Conversão automática de mm para pol, somente pressionando uma tecla;

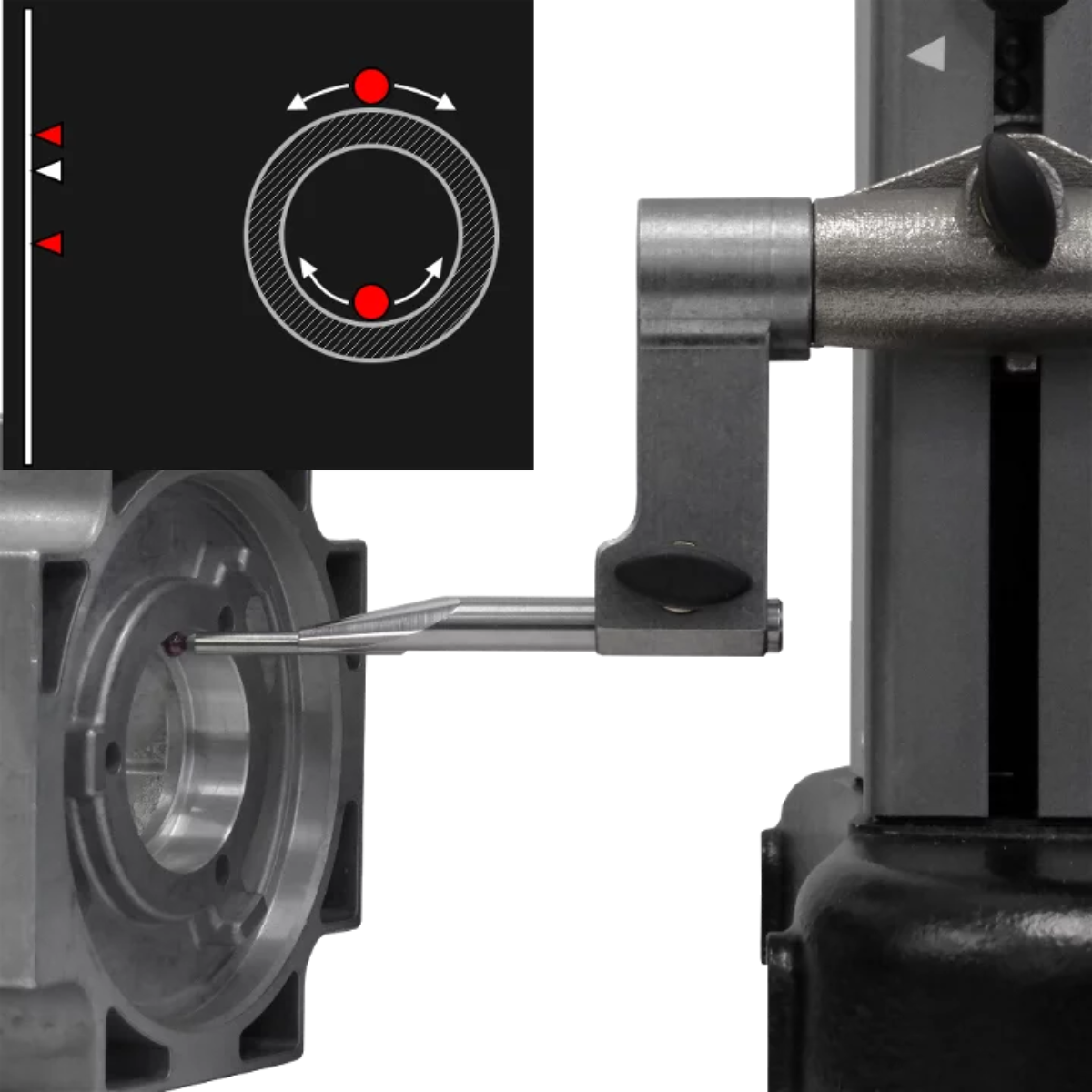

Medição de diâmetros e distância entre centros;

Zeragem em qualquer posição. Trabalha com até 09 referências. Possibilidade de presetar valores.

Exportação de dados: Porta USB e RS232;

Grande gama de acessórios que possibilita medições nas mais variadas posições e peças (opcional).

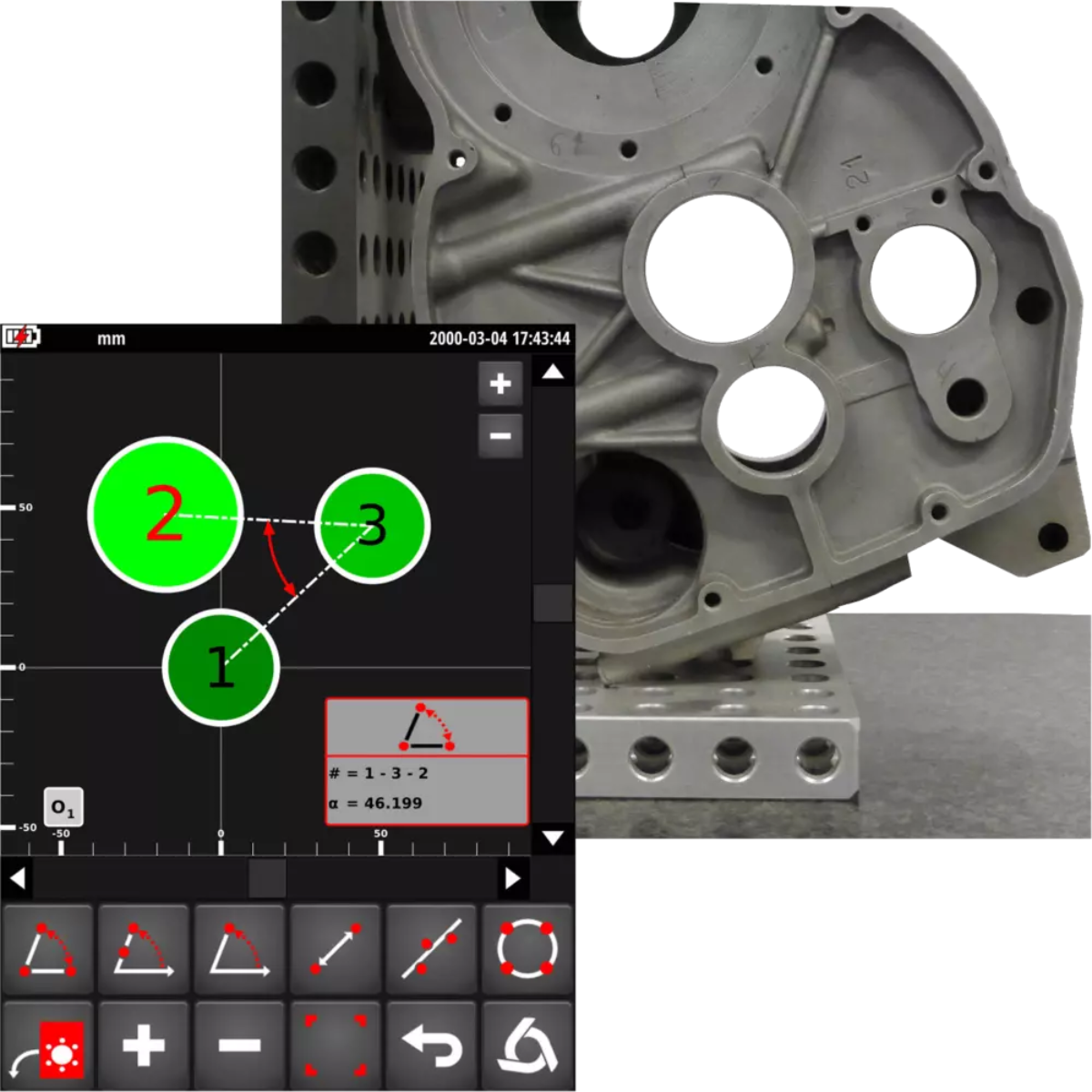

Processador geométrico (painel): possibilita medições em duas dimensões (2D) e diversas funções pré-programadas. Seus resultados são mostrados no display e podem ser enviados para uma impressora externa. Possibilita a programação de rotinas de medição, armazenamento de valores, execução de programas de medição (possibilidade de incluir tolerâncias, limites e cálculos estatísticos básicos no programa);

Medição de Perpendicularidade em peças a partir de apalpador eletrônico conectado direto ao display, gerando gráficos e exportando resultados.

São características destes equipamentos uma interface extremamente amigável com o usuário, seja qual for o nível técnico e display gráfico de fácil visualização.





V9-400

Capacidade de Medição / mm (in): 406 (16)

Capacidade de Medição (com extensão) / mm (in): 724 (28)

Erro Máximo Permissível / μm: 1,2 + L(mm)/1000

Repetitividade / μm: 0,5 (Ø:1)

Resolução Máxima / mm (in): 0,0001 (0,00001)

Força de Medição / N: 0,75 ~ 1,5

Autonomia / h: 12

Peso / Kg: 21



V9-700

Capacidade de Medição / mm (in): 710 (28)

Capacidade de Medição (com extensão) / mm (in): 1028 (40)

Erro Máximo Permissível / μm: 1,2 + L(mm)/1000

Repetitividade / μm: 0,5 (Ø:1)

Resolução Máxima / mm (in): 0,0001 (0,00001)

Força de Medição / N: 0,75 ~ 1,5

Autonomia / h: 12

Peso / Kg: 24



V9-1100

Capacidade de Medição / mm (in): 1109 (44)

Capacidade de Medição (com extensão) / mm (in): 1427 (56)

Erro Máximo Permissível / μm: 1,2 + L(mm)/1000

Repetitividade / μm: 0,5 (Ø:1)

Resolução Máxima / mm (in): 0,0001 (0,00001)

Força de Medição / N: 0,75 ~ 1,5

Autonomia / h: 12

Peso / Kg: 33
