ATI BR

Microscópio portátil automático para medição de dureza Brinell, para leitura de indentação em campo, no local e em laboratório.

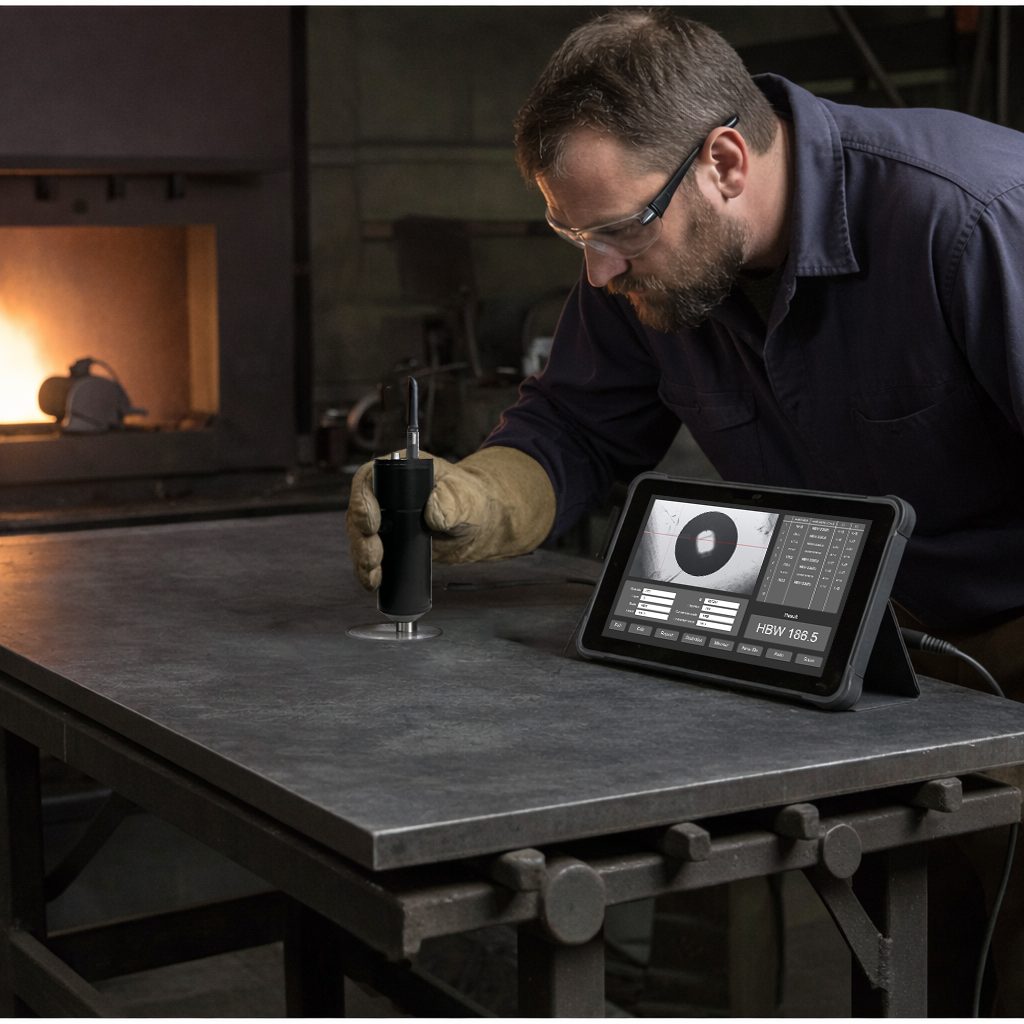

O microscópio/endoscópio para medição de dureza Brinell ATI BR é um microscópio digital compacto e portátil, projetado especificamente para medições precisas de dureza Brinell em campo ou em laboratório. Pequeno o suficiente para caber em um bolso, mas extremamente potente, este microscópio digital Brinell é fornecido com um tablet robusto que executa um software de medição dedicado para a análise automática de indentação Brinell e Vickers. O sistema está em total conformidade com as normas ISO 6506, ISO 6507, ASTM E10 e ASTM E92 para ensaios de dureza.

O processo totalmente automatizado de medição da dureza Brinell inclui otimização automática de brilho e contraste, garantindo resultados rápidos, repetíveis e independentes do operador.





Escalas de teste de dureza mensuráveis

Escala de dureza Brinell HBW:1/1, 1/1,25, 1/2,5, 1/5, 1/10, 1/30
2,5/6,25, 2,5/15,62, 2,5/31,25, 2,5/62,5, 2,5/187,5
5/25, 5/31,25, 5/62,5, 5/125, 5/250
Escala de dureza Vickers (opcional):HV3, HV5, HV10, HV20, HV30, HV50, HV100



Materiais e aplicações mensuráveis

Escalas de dureza Brinell – HBW
(Medição óptica)
Utilizado em materiais com microestruturas grosseiras ou heterogêneas, onde uma indentação maior fornece valores de dureza representativos.
Materiais típicos: ferro fundido, ligas de alumínio, ligas de cobre, latão, bronze, metais não ferrosos.
Aplicações típicas: produtos de fundição, peças usinadas de grandes dimensões, inspeção de matérias-primas, laboratórios metalúrgicos.
HB30 – Teste de Dureza BrinellProjetado para metais de dureza média que requerem forças de teste moderadas e boa visibilidade da indentação.
Materiais típicos: aço carbono, aço macio, aço temperado e revenido, ferro, ferro fundido, metais e ligas não ferrosos duros.
Aplicações típicas: fabricação em geral, peças forjadas, fundidos, barras, inspeção de materiais recebidos, controle de qualidade da produção.
HB10 – Teste de Dureza BrinellIndicado para metais macios e ligas leves, onde forças de teste reduzidas evitam deformações excessivas.
Materiais típicos: alumínio e ligas de alumínio, cobre, latão, bronze, aços macios, metais não ferrosos.
Aplicações típicas: componentes de ligas leves, extrusões, seções finas, peças não ferrosas, testes em laboratório e em produção.
HB5/HB2.5/HB1 – Teste de dureza BrinellIndicado para materiais muito macios ou componentes finos, utilizando forças de teste baixas para indentação controlada.
Materiais típicos: ligas de alumínio macias, cobre, ligas à base de chumbo, ligas de estanho, metais não ferrosos macios.
Aplicações típicas: peças finas, materiais macios, pesquisa e testes em laboratório, controle de qualidade de componentes delicados.
Escalas de dureza VickersAdequado para uma ampla gama de materiais, desde os muito macios até os muito duros, incluindo peças pequenas e seções finas quando usado com baixas forças de teste.
Materiais típicos: aço temperado, aço inoxidável, metais não ferrosos, ligas duras, revestimentos, materiais técnicos.
Aplicações típicas: testes de laboratório, pesquisa e desenvolvimento, seções finas, componentes pequenos, avaliação de revestimentos, análise de falhas.

Especificações mecânicas e técnicas:

Padrões de dureza:ISO 6506, ISO 6507, ASTM E10 e ASTM E92
Objetivo:20x
Câmera:Alta resolução
Leitura:Automático e manual
Foco:Corrigido – Automático
Sistema Operacional do PC:Windows 11
Fonte de energia:USB

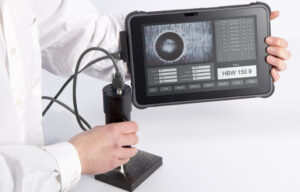

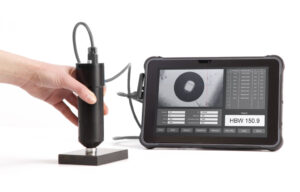

📏 COMO MEDIR A IMPACTO DE BRINELL?

Graças à sua interface de utilizador intuitiva, o microscópio Brinell ATI BR pode ser operado por utilizadores com qualquer nível de experiência:

  1. Basta selecionar a escala de dureza desejada e posicionar o dispositivo sobre a superfície da amostra.
  2. Localize a marca na tela do tablet.
  3. Clique no botão da sonda e obtenha o resultado imediatamente.

O microscópio de medição de dureza Brinell fornece automaticamente o resultado do teste, otimizando a produtividade e a eficiência da inspeção. Os testes de dureza Brinell e Vickers podem ser realizados diretamente no campo de produção, eliminando a necessidade de mover ou reposicionar componentes. Projetado para peças de qualquer formato, tamanho ou geometria, o ATI BR oferece máxima flexibilidade sem limitações de teste, tornando-o ideal para inspeção em processo e final.

🧠 SOFTWARE INTELIGENTE PARA MEDIÇÃO DE DUREZA BRINELL



  • Software de medição totalmente automatizado: Controle automático completo do microscópio de medição de dureza Brinell com possibilidade adicional de leitura manual.
  • Interface intuitiva com tela sensível ao toque: Software de fácil utilização, projetado para operação rápida e eficiente em ambientes de produção industrial.
  • Seleção rápida de testes: Seleção rápida das escalas de dureza Brinell ou Vickers com ajuste preciso dos parâmetros de medição.
  • Análise de dados avançada: Estatísticas em tempo real e resultados gráficos para avaliação instantânea e controle de qualidade contínuo.
  • Gestão inteligente de dados: salve, recupere e compare sessões de teste para rastreabilidade completa e análise a longo prazo.
  • Otimização automática de imagem: ajuste automático de brilho e contraste para leituras confiáveis ​​em qualquer condição de iluminação.
  • Reconhecimento Inteligente de Indentação: O reconhecimento avançado de imagem detecta com precisão indentações em superfícies ásperas, sujas ou irregulares, filtrando detritos e imperfeições da superfície.
  • Alta precisão em condições extremas: Medições de dureza consistentes e precisas, mesmo em ambientes industriais desafiadores.
