ATI HTR



Durômetro, ATI.

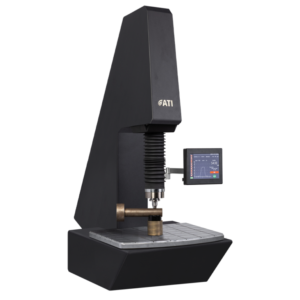

O ATI HTR é um durômetro Rockwell avançado e totalmente automático, projetado para medir com precisão a dureza de metais ferrosos, não ferrosos e materiais não metálicos.

O sistema de controle de força de teste em circuito fechado garante rastreamento e teste automáticos precisos, eliminando quaisquer erros potenciais causados ​​pela deformação da estrutura ou da peça de trabalho.

A cabeça de medição oferece movimento vertical automático, permitindo a fixação rápida e segura das peças de trabalho sem a aplicação manual de força de teste preliminar.

Nosso avançado sistema de controle de força de teste em circuito fechado garante rastreamento e teste automáticos precisos, eliminando quaisquer erros potenciais causados ​​pela deformação da estrutura ou da peça. Este sistema foi projetado para otimizar a eficiência e a precisão nos processos de teste, apresentando um sistema de medição de deslocamento por grade óptica de alta precisão. A cabeça de medição oferece movimento vertical automático, permitindo a fixação rápida e segura das peças sem a aplicação manual de força de teste preliminar. Isso aumenta a conveniência do operador e a repetibilidade nos procedimentos de teste, especialmente ao trabalhar com peças de formato irregular ou pesadas. Nosso equipamento inclui uma grande mesa de teste, ideal para acomodar peças de diversos formatos e tamanhos, mesmo aquelas consideradas anormais ou superdimensionadas. O amplo visor LCD de fácil utilização, com operação baseada em menus, garante navegação intuitiva por seu conjunto abrangente de funções, como processamento de dados e conversão de dureza em diferentes escalas. Além disso, o sistema está equipado com uma interface de dados Bluetooth para comunicação perfeita e acompanha uma impressora para impressão imediata dos resultados. Para operações mais avançadas, há um pacote de computador opcional que inclui software especializado para aprimorar ainda mais o gerenciamento e a análise de dados. A precisão do sistema está em conformidade com rigorosos padrões internacionais, incluindo ISO 6508, ASTM E18 e GB/T 230.2. Esta solução é ideal para fabricantes que buscam um sistema de teste de dureza totalmente automatizado e de alta precisão, que minimize erros humanos e maximize a produtividade e a exatidão dos dados.





Aplicações

O ATI HTR é um durômetro de alta precisão projetado para materiais tratados por processos como têmpera ou revenimento. Conhecido por sua precisão confiável, ele fornece resultados consistentes em superfícies planas e curvas, tornando-o ideal para geometrias complexas. Adequado para uso industrial e controle de qualidade, seu design robusto e recursos versáteis o tornam uma ferramenta essencial em metalurgia, manufatura e testes de materiais.



















Medições com um único botão



O ATI HTR é um durômetro Rockwell automático com ciclo de medição totalmente automático e reconhecimento automático da distância entre a amostra e o penetrador. Basta clicar no botão INICIAR para iniciar todo o ciclo de teste e suas fases se sucederão automaticamente, sem interrupção.

1- Contato automático com a superfície da amostra
2- Travamento e ativação automáticos do ponto de referência
3- Pré-carga e carga automáticas
4- Medição automática
5- Retorno automático à distância programada
Cada fase do ciclo de teste é exibida em tempo real no visor.







Curso Vertical Motorizado





A cabeça de medição possui um curso vertical motorizado de 300 mm. Assim que o ciclo de teste é iniciado, o sistema detecta automaticamente a distância entre a amostra e o penetrador, abaixando a cabeça até que esta faça contato com a superfície a ser testada. Durante todo o ciclo, a cabeça mantém contato contínuo com a amostra, garantindo medições precisas e ininterruptas em qualquer condição de teste. A estabilidade é garantida pela força descendente aplicada pela cabeça, que mantém a amostra firmemente no lugar e elimina o risco de movimento durante o teste. Com o ATI HTR, o teste de dureza torna-se rápido e simples. Ele oferece uma solução integrada para avaliar componentes de diferentes espessuras, tamanhos e formatos — sem necessidade de ajustes manuais.

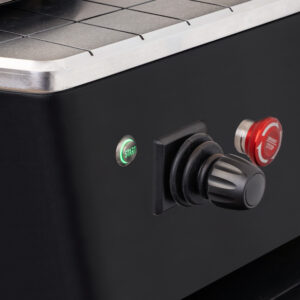

Cabeçote de Medição Controlado por Joystick



O ATI HTR está equipado com um joystick que permite ao operador controlar com precisão e facilidade o movimento do cabeçote de medição. Basta empurrar o joystick para cima ou para baixo para elevar ou abaixar o cabeçote, proporcionando ao usuário controle total sobre seu posicionamento.

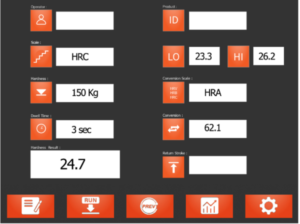

Software

O sistema avançado de teste de dureza apresenta uma interface abrangente e intuitiva dividida em cinco seções: Configuração, Teste, Exibição, Diagrama e Programação. Ele suporta vários padrões internacionais e escalas de dureza, permitindo que os usuários personalizem suas necessidades de teste. Para garantir a precisão, o sistema permite o ajuste do tempo de permanência de 0 a 60 segundos e pode testar superfícies curvas, corrigindo os resultados com base no raio de curvatura. Os usuários podem definir valores padrão e limites de desvio para facilitar a avaliação rápida do status de aprovação/reprovação do produto. O processo de teste é automatizado: basta girar o volante para iniciar o teste, com confirmações visuais e sonoras. Assim que o tempo de permanência for atingido, a força principal é liberada automaticamente, permitindo uma medição final precisa.





Model:	ATI HTR
Compliance standards:	ISO 6508 , ASTM E18, and GB/T 230.2
Hardness scales:	HRA, HRB, HRC, HRD,HRE,HRF, HRG,HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y
Measuring range:	20-95HRA,，10-100HRB,，10-70HRC,，70-94HR15N, 42-86HR30N, 20-77HR45N, 67-93HR15TW, 29-82HR30TW, 10-72HR45TW
Pre-load:	29.4 N (3 kgf), 98.1 N (10 kgf)
Total test force:	147.1 N (15 kgf), 294.2 N(30 kgf), 441.3N(45kgf), 588.4N (60kgf), 980.7N (100kgf), 1471N (150kgf)
Resolution:	0.01 HR
Max height of test piece:	170 mm (can be customized，max 350 mm)
Depth capacity of throat:	200 mm
Power supply:	220V / 110V , 50 Hz / 60 Hz
Total dimensions:	669 x 477 x 877 mm  –  Weight: 130 Kg
