Descrição

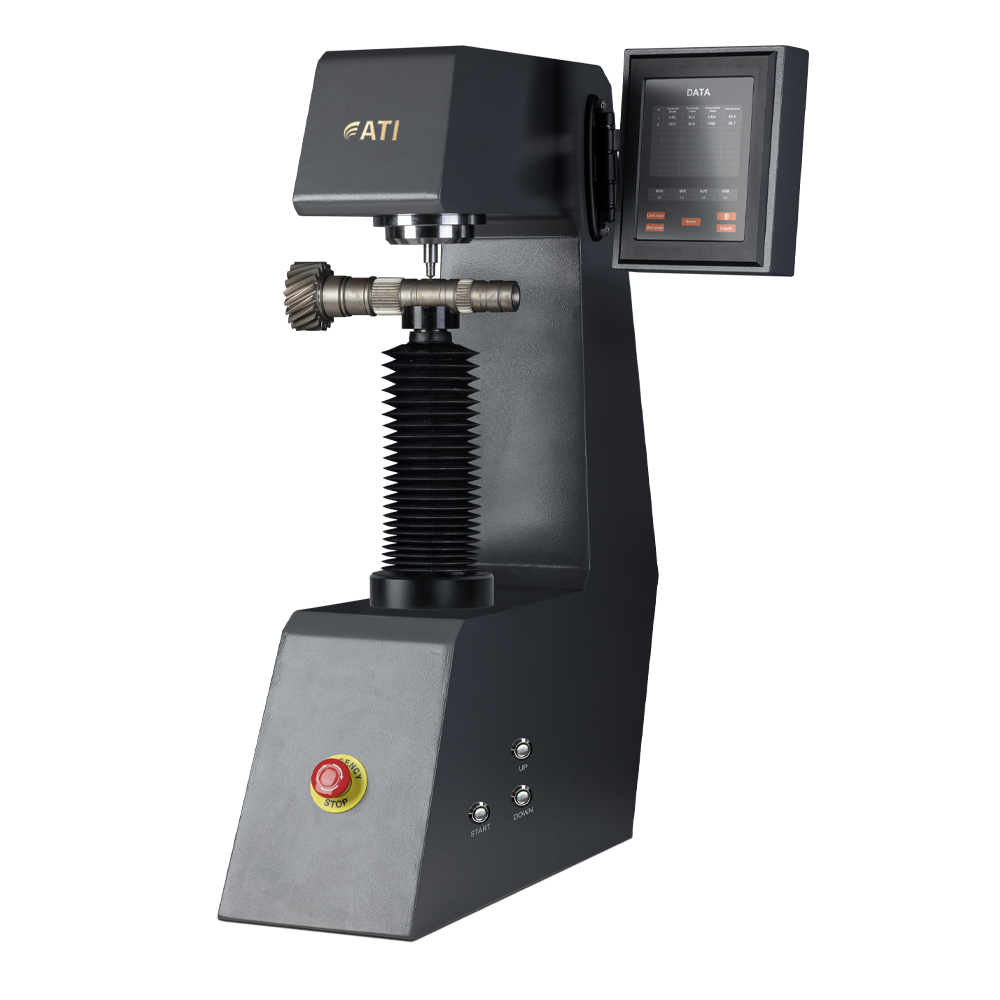

Durômetro, ATI.
Durômetro Rockwell e Rockwell Superficial Motorizado e Automático , projetado para atender aos rigorosos padrões estabelecidos pelas normas ASTM E18, ISO 6508 e ISO 2039-2. Este instrumento de teste avançado emprega uma célula de carga de alta precisão e controle eletrônico de circuito fechado com taxa de amostragem de 1 kHz, garantindo precisão e confiabilidade ideais.
O ciclo de teste de início automático é iniciado com um único comando de entrada, simplificando o processo de teste e aumentando a eficiência. O ATI MRS foi projetado para medir com precisão a dureza de metais ferrosos, não ferrosos e materiais não metálicos. Projetado para alta precisão, este equipamento atende às necessidades de fabricantes e engenheiros que exigem medições de dureza precisas em aplicações críticas.

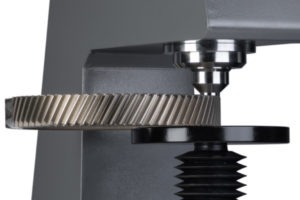

Sistema de fixação
Os dispositivos de fixação garantem estabilidade absoluta durante todo o ciclo de teste. É possível realizar medições com total segurança, mesmo em amostras particularmente instáveis, assegurando estabilidade absoluta durante a medição de dureza. O sistema de fixação permite a visualização precisa do ponto de medição, garantindo que cada operação seja realizada corretamente e sem riscos para o operador ou para a amostra.

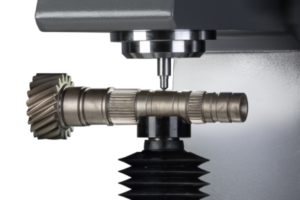

Área de Testes
Estudamos o formato do ATI MRS com o objetivo de aprimorar a experiência de teste. Projetamos uma área de trabalho inovadora, com altura máxima de teste de até 290 mm e profundidade de 210 mm. Também desenvolvemos uma iluminação para a área de trabalho que garante a máxima visibilidade, mesmo nos pontos de medição mais difíceis, facilitando o trabalho do operador e reduzindo a probabilidade de erros de medição ou quebra dos penetradores, o que contribui para prolongar sua vida útil. A iluminação é recarregável diretamente na máquina por meio de uma porta USB.

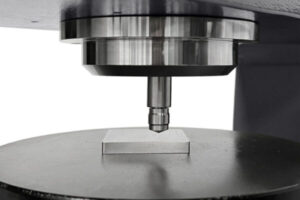

Ciclo de teste automático
Medição com um único botão: basta pressionar o botão INICIAR para iniciar todo o ciclo de teste de dureza. O parafuso de elevação motorizado levará a amostra para a área de teste. Cada fase da medição de dureza é automática: contato com a amostra, pré-carga, carga e medição ocorrem automaticamente. Durante o processo, o operador pode monitorar em tempo real na tela cada fase do ciclo de teste. Ao final da medição, o resultado é fornecido automaticamente.

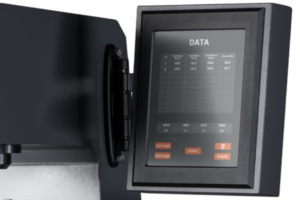

Painel de controle
O painel de controle é montado na lateral e conectado a um braço articulado flexível, permitindo seu reposicionamento para frente ou para trás de acordo com as necessidades do operador durante o uso. Essa configuração flexível proporciona excelente adaptabilidade, permitindo que os usuários ajustem a posição da tela para obter visibilidade ideal e facilitar a interação com o dispositivo. Além disso, o deslocamento do painel cria espaço de trabalho adicional, facilitando o manuseio de componentes maiores e aumentando a eficiência operacional.

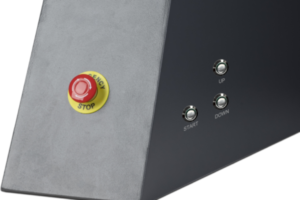

Base Funcional
O ATI MRS foi projetado especificamente para otimizar as operações de teste de dureza. Com controles motorizados ativados por botões localizados na base, o processo de medição é totalmente
automatizado, facilitando o trabalho do operador, aumentando a precisão e minimizando possíveis erros. Além disso, o parafuso de elevação integrado fica alojado inteiramente dentro da base, eliminando a necessidade de perfurar a mesa de suporte. Isso permite que o instrumento seja posicionado onde for mais prático, sem afetar a estabilidade geral do sistema.

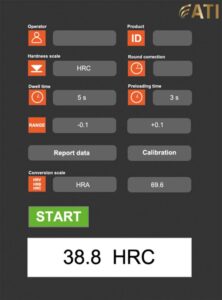

Software
O sistema avançado de teste de dureza apresenta uma interface abrangente e intuitiva dividida em cinco seções: Configuração, Teste, Exibição, Diagrama e Programação. Ele suporta diversas normas internacionais (ASTM E140, DIN18625, GB/T) e escalas de dureza (HRA, HRB, HRC, etc.), permitindo que os usuários personalizem seus testes de acordo com suas necessidades.
Para garantir a precisão, o sistema permite o ajuste do tempo de permanência de 0 a 60 segundos e pode testar superfícies curvas, corrigindo os resultados com base no raio de curvatura. Os usuários podem definir valores padrão e limites de desvio para facilitar a avaliação rápida do status de aprovação/reprovação do produto. O processo de teste é automatizado: basta girar o volante para iniciar o teste, com confirmações visuais e sonoras. Assim que o tempo de permanência for atingido, a força principal é liberada automaticamente, permitindo uma medição final precisa.
| Modelo: | ATI SRA. |
| Padrões de conformidade: | ASTM E18, ISO 6508 e ISO 2039-2 |
| Escalas de dureza: | HRA, HRD, HRC, HRF, HRB, HRG, HRH, HRE, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HRN, HRT, HRX, HRS, ISO 2039-2 |
| Escalas de conversão: | Alta tensão, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
| Força de teste inicial: | 3 kg (29,42 N), 10 kg (98,07 N) |
| Força total de teste: | 15 Kg (147,1 N), 30 Kg (294,2 N), 45 Kg (441,3 N), 60 Kg (588,4 N), 100 Kg (980,7 N), 150 Kg (1471 N) |
| Força do teste Brinell: | 62,5 kg (613 N), 125 kg (1226,2 N), 187,5 kg (1839,4 N) (sob consulta) |
| Tempo de permanência: | Ajustável de 2 a 60 segundos |
| Altura máxima do corpo de prova: | 230 mm (300 mm sob encomenda) |
| Capacidade de profundidade da garganta: | 170 mm |
| Fonte de energia: | 220V / 110V, 50 Hz / 60 Hz |
| Dimensões totais: | 475 x 200 x 700 mm |
