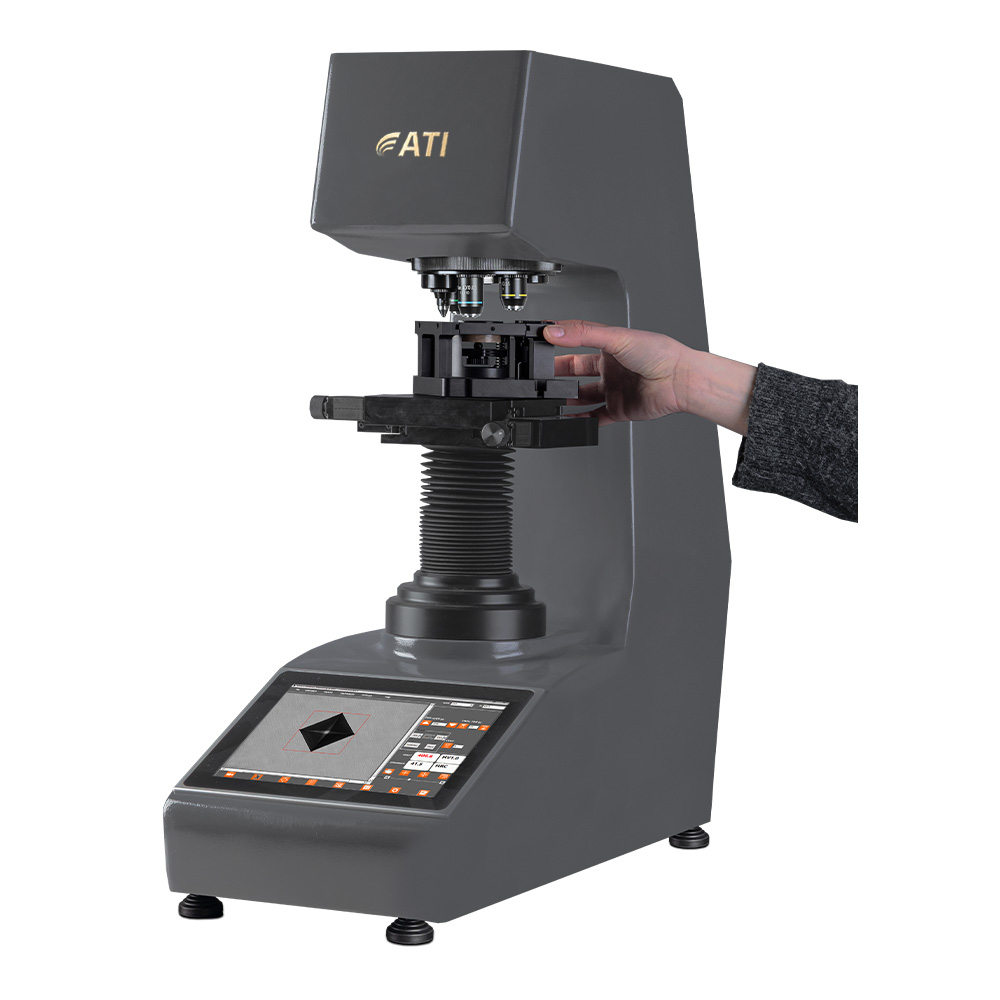

Mesa X-Y manual e torre automática com 5 posiçõesO ATI V é um durômetro Vickers equipado com uma mesa X-Y manual e um recurso de foco automático para ciclos de múltiplas indentações. A mesa X-Y manual permite que o operador mova a plataforma manualmente, proporcionando maior controle e flexibilidade durante o processo de teste. Isso garante o posicionamento preciso para cada indentação, aumentando a confiabilidade dos resultados. Com seus recursos avançados, o ATI V é a escolha ideal para testes abrangentes de dureza Vickers em diversas aplicações.
O ATI V está equipado com uma torre automática com 5 posições e seleção automática de indentadores e lente objetiva, dependendo da escala selecionada.
Zoom interativo de 15x a 800x para cada lente.
O sistema avançado de teste de dureza está equipado com digitalização automática da amostra e múltiplos ciclos de indentação. A função de digitalização cria um mapeamento preciso da amostra através da leitura automática do seu perfil e do reconhecimento automático dos diferentes materiais que a compõem (resina externa e material metálico).
Múltiplos percursos de indentação em ciclo automático determinam a profundidade efetiva de dureza. É possível criar padrões com as geometrias desejadas. O diagrama CHD aparece diretamente no visor ao final do ciclo, juntamente com os resultados.
| Model: | ATI V |
| Compliance standards: | ASTM E92 and E384 |
| Range force ATIV 1: | 10 – 25 – 50 – 100 – 200 – 300 – 500 – 1000 gr (0,098 – 0.24 – 0.49 – 0.98 – 1.96 – 2.94 – 4.90 – 9.8 N) |
| Range force ATIV 10: | 200 – 300 – 500 gr ; 1- 2 – 5 – 10 Kg (1.96 – 2.94 – 4.90 – 9,8 – 19.6 – 49.03 – 98.06 N) |
| Range force ATIV 30: | 300 – 500 gr ; 1- 2 – 5 – 10 – 30 Kg (2.94 – 4.90 – 9,8 – 19.6 – 49.03 – 98.06 – 294.19 N) |
| Range force ATIV 50: | 300 – 500 gr (2.94 – 4.90N) ; 1 – 2 – 5 – 10 – 30 – 50 Kg (9,8 – 19.6 – 49.03 – 98.06 – 294.19 – 490.33 N) |
| Force control system: | Electronic control of load cells in “Closed-Loop” |
|
Dwell time:
|
1-99 seconds |
| Resolution: | 0,001 mm |
| Objectives: | 1X and 2X with a field of view of 8mm x 16mm |
| Optical magnifications: | H20X , 40X (as optional 5X and 10X) |
| Height capacity: | 210 mm (without XY table) |
| Depth capacity: | 135 mm |
| X-Y table: | Manual table; Art. A055.0.010 travel 50x50mm, Art. A055.0.008 travel 100x100mm |
| Display: | 11,5” UHD dislay with multicolor touch screen |
| Camera: | 1,3 MP UHD |
| Data storage: | 2GB |
| Principle of operation: | Windows 10 |
| Data output: | USB |
| Power supply: |
200V / 200VA , 50~60 Hz |
| Total dimensions: | 900 x 900 x 1000h mm |
