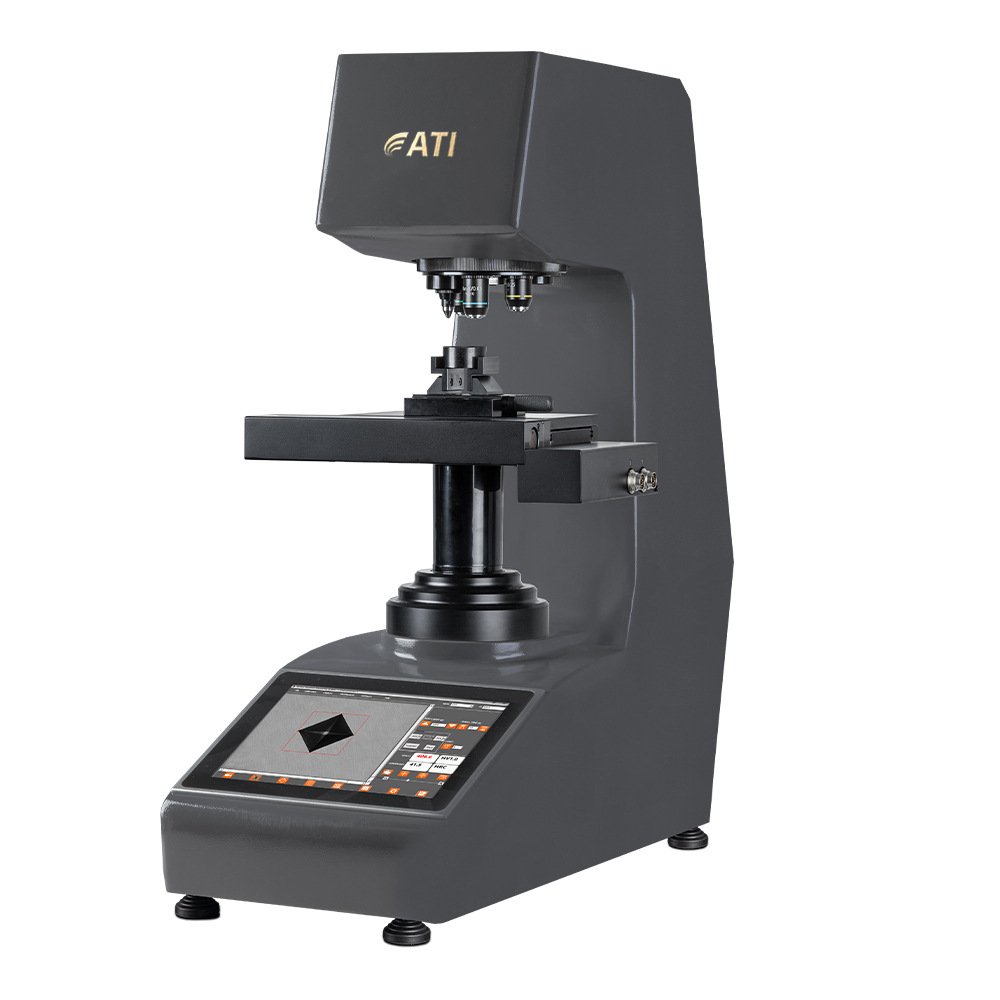

O ATI V-AUTO é um durômetro automático Vickers, micro Vickers e Knoop, projetado para atender aos rigorosos padrões estabelecidos pelas normas ASTM E92 e E384. Este instrumento de teste avançado utiliza uma célula de carga de alta precisão e controle eletrônico de circuito fechado com taxa de amostragem de 1 kHz, garantindo precisão e confiabilidade ideais. Um único botão INICIAR permite iniciar todo o ciclo de teste com exibição dos resultados. Ciclo de teste totalmente automático com sucessão automática de cada fase sem interrupção. Imagem direta da indentação com medição manual ou automática integrada. Torreta com 5 posições e seleção automática de indentadores e lente objetiva, dependendo da escala selecionada. O ATI V-AUTO está equipado com uma mesa motorizada X-Y-Z e foco automático para ciclos de múltiplas indentações.
Torre automática multiposiçõesO ATI V-AUTO está equipado com uma mesa X-Y motorizada e autofoco para ciclos de indentação múltipla. O ATI V-AUTO possui uma torreta automática com 5 posições (3 posições para a lente objetiva e 2 posições para os indentadores) com seleção automática de indentadores e lente objetiva, dependendo da escala selecionada. Zoom interativo de 15X a 800X para cada lente. O ATI V-AUTO possui a função de escaneamento automático da amostra: com essa função, nosso durômetro Vickers cria um mapeamento preciso da amostra por meio do escaneamento automático do perfil da amostra e do reconhecimento automático dos diferentes materiais que a compõem (resina externa e material metálico). Essa é a solução ideal em caso de múltiplos percursos de indentação em um ciclo de teste automático para determinar a profundidade efetiva de dureza. É possível criar padrões com as geometrias desejadas.

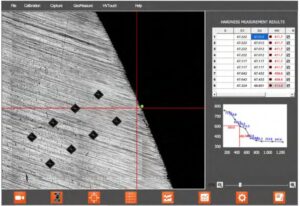

O sistema avançado de teste de dureza está equipado com digitalização automática da amostra e múltiplos ciclos de indentação. A função de digitalização cria um mapeamento preciso da amostra através da digitalização automática do perfil da amostra e do reconhecimento automático dos diferentes materiais que a compõem (resina externa e material metálico). Múltiplos percursos de indentação em ciclo automático determinam a profundidade efetiva de dureza. É possível criar padrões com as geometrias desejadas. O diagrama CHD aparece diretamente no visor ao final do ciclo com os resultados.
CARACTERÍSTICAS PRINCIPAIS
Um botão INICIAR para dar início a todo o ciclo de teste com exibição do resultado sem intervenção do operador.
Ciclo de teste totalmente automático com sucessão automática de cada fase sem interrupção.
Forças de carga controladas eletronicamente em “Circuito Fechado”.
Imagem direta da indentação com medição manual ou automática integrada.
Torre de 5 posições com seleção automática de lentes-indentadores dependendo da escala selecionada.
Ampliação interativa de 15x a 800x para cada lente.
Memória para armazenamento de dados e imagens.
Criação de gráficos estatísticos e relatórios técnicos.
Tela ultra HD de 11,5” com tela sensível ao toque e teclado digital.
Câmeras SHD de 1,3 MP.
Software com interface Windows e 10,2 GB de memória.
Conexões Ethernet e USB para exportação de dados e controle remoto.
Controle remoto para autodiagnóstico e serviço de atualização de software.
Adequado para todos os ambientes de laboratório e produção.
| Model: | ATI V-AUTO |
| Compliance standards: | ASTM E92 and E384 |
| Range force ATIV 1: | 10 – 25 – 50 – 100 – 200 – 300 – 500 – 1000 gr (0,098 – 0.24 – 0.49 – 0.98 – 1.96 – 2.94 – 4.90 – 9.8 N) |
| Range force ATIV 10: | 200 – 300 – 500 gr ; 1- 2 – 5 – 10 Kg (1.96 – 2.94 – 4.90 – 9,8 – 19.6 – 49.03 – 98.06 N) |
| Range force ATIV 30: | 300 – 500 gr ; 1- 2 – 5 – 10 – 30 Kg (2.94 – 4.90 – 9,8 – 19.6 – 49.03 – 98.06 – 294.19 N) |
| Range force ATIV 50: | 300 – 500 gr (2.94 – 4.90N) ; 1 – 2 – 5 – 10 – 30 – 50 Kg (9,8 – 19.6 – 49.03 – 98.06 – 294.19 – 490.33 N) |
| Force control system: | Electronic control of load cells in “Closed-Loop” |
| Dwell time: | 1-99 seconds |
| Resolution: | 0,001 mm |
| Objectives: | 1X and 2X with a field of view of 8mm x 16mm |
| Auto-focus: | Automatic (just for ATIV AUTO) |
| Optical magnifications: | H20X , 40X (as optional 5X and 10X) |
| Height capacity: | 210 mm (without XY table) |
| Depth capacity: | 135 mm |
| X-Y table: | ATIV: manual table ; ATIV AUTO: motorized table ; Art. A055.0.010 travel 50x50mm, Art. A055.0.008 travel 100x100mm |
| Display: | 11,5” UHD dislay with multicolor touch screen |
| Camera: | 1,3 MP UHD |
| Data storage: | 2GB |
| Principle of operation: | Windows 10 |
| Data output: | USB |
| Power supply: | 200V / 200VA , 50~60 Hz |
| Total dimensions: | 900 x 900 x 1000h mm |
