FALCON

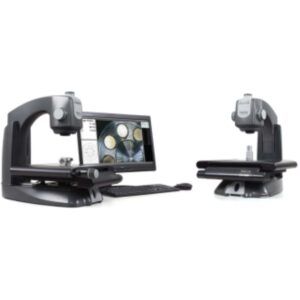

Sistema de Medição por Vídeo em Três Eixos Modelo Falcon, Vision.

Falcon é um equipamento com design moderno, compacto, robusto, fácil manuseio, ideal para ser utilizado em chão de fábrica como também laboratório dimensional. A óptica de zoom indexada de alta resolução oferece precisão e flexibilidade, e grande campo de visão para fácil orientação da amostra.

A Vision Engineering reuniu enormes capacidades técnicas em um sistema pequeno e compacto, o Falcon ainda é uma das máquinas de medição de vídeo mais intuitivas e fáceis de usar disponíveis.

Desde a operação simples e de recurso único até a detecção de borda de vídeo multiponto, o Falcon oferece resultados precisos e repetíveis em 3 eixos de peças pequenas e complexas, rápida e simplesmente. Touch-to-measure, significa que, além do mouse convencional controle, você pode ‘beliscar’ para ampliar, ‘deslizar’ para percorrer uma imagem e ‘toque’ para fazer uma medição. Você pode até traçar o dedo em torno de uma forma para ‘ver’ o recurso. Com a simplicidade em sua essência, o software ‘touch-to-measure’ pode ser usado por trabalhadores em turnos ou usuários avançados, simplificando as etapas de trabalho, reduzindo os erros do operador e minimizando os requisitos de treinamento.

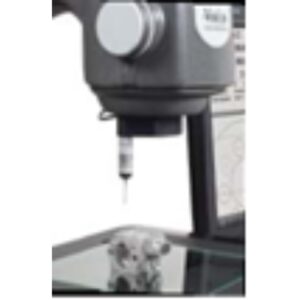

Sensor de apalpação (touch probe Renishaw) opcional para máquinas CNC.

Erro máximo permissível:

150 x 100mm (X, Y): 7+(6,5*L/1000) µm, sendo L em mm;

150 x 150mm (X, Y): 4+(5,5*L/1000) µm, sendo L em mm.

Capacidade de Ampliação: 10 – 50x / 20 – 100x.

Campo de visão máximo: 13.5mm / 6.75mm.

Campo de visão mínimo: 2.7mm / 1.35mm.

Distância de trabalho: 91mm / 61mm.
