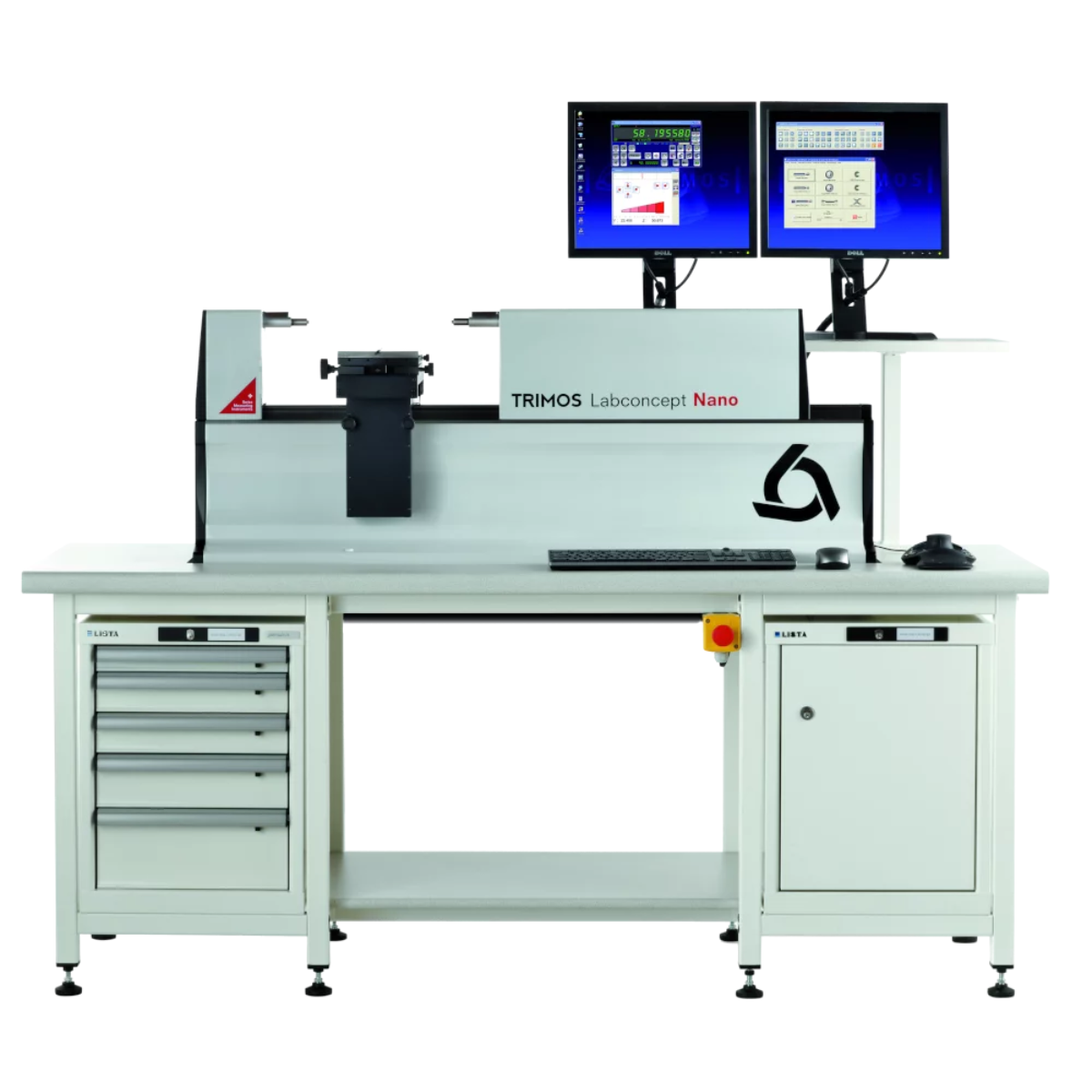

Banco Micrométrico Universal Modelo Labconcept Nano, Trimos.
Uma nova referência em matéria de dimensionalidade Métrologie. A combinação única de um sistema de medição ultra preciso e a motorização dos eixos XYZ fazem dele o sistema de calibração com melhor desempenho do mercado.
O Labconcept Nano é uma nova referência da ULM no domínio da dimensionalidade Métrologie. Integra 50 anos de conhecimentos e melhorias contínuas. É um instrumento notável para todas as tarefas de medição que exigem uma precisão extremamente elevada.

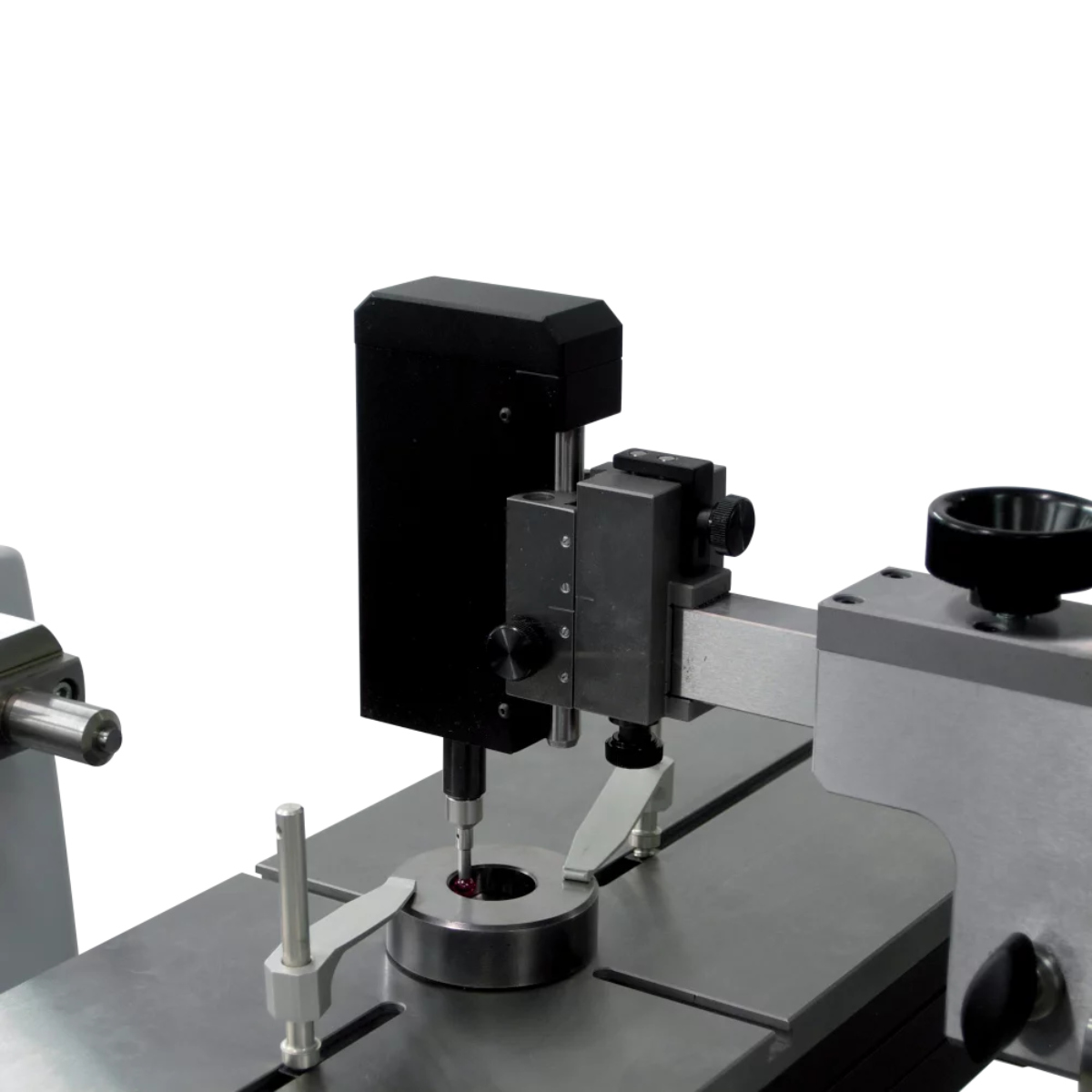

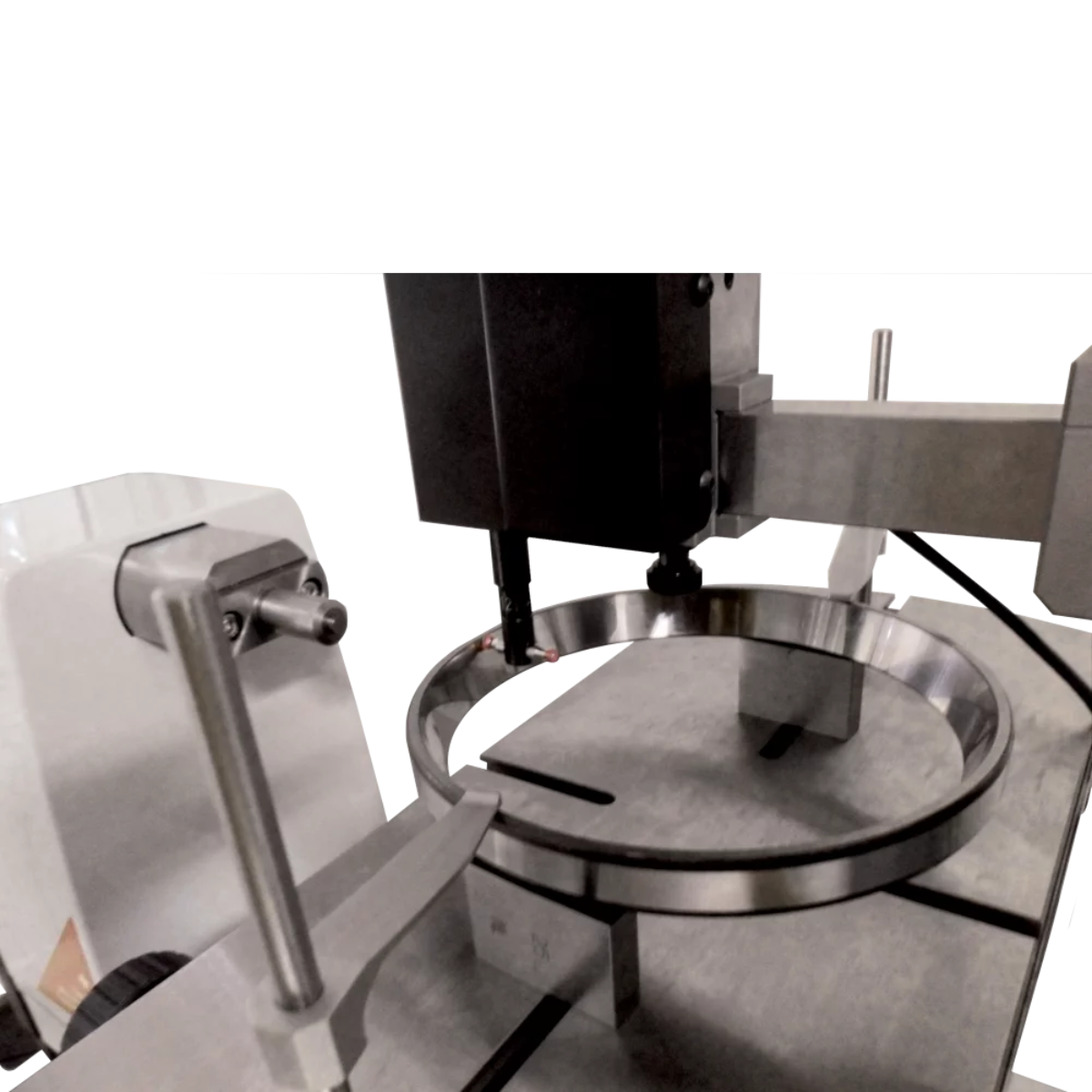

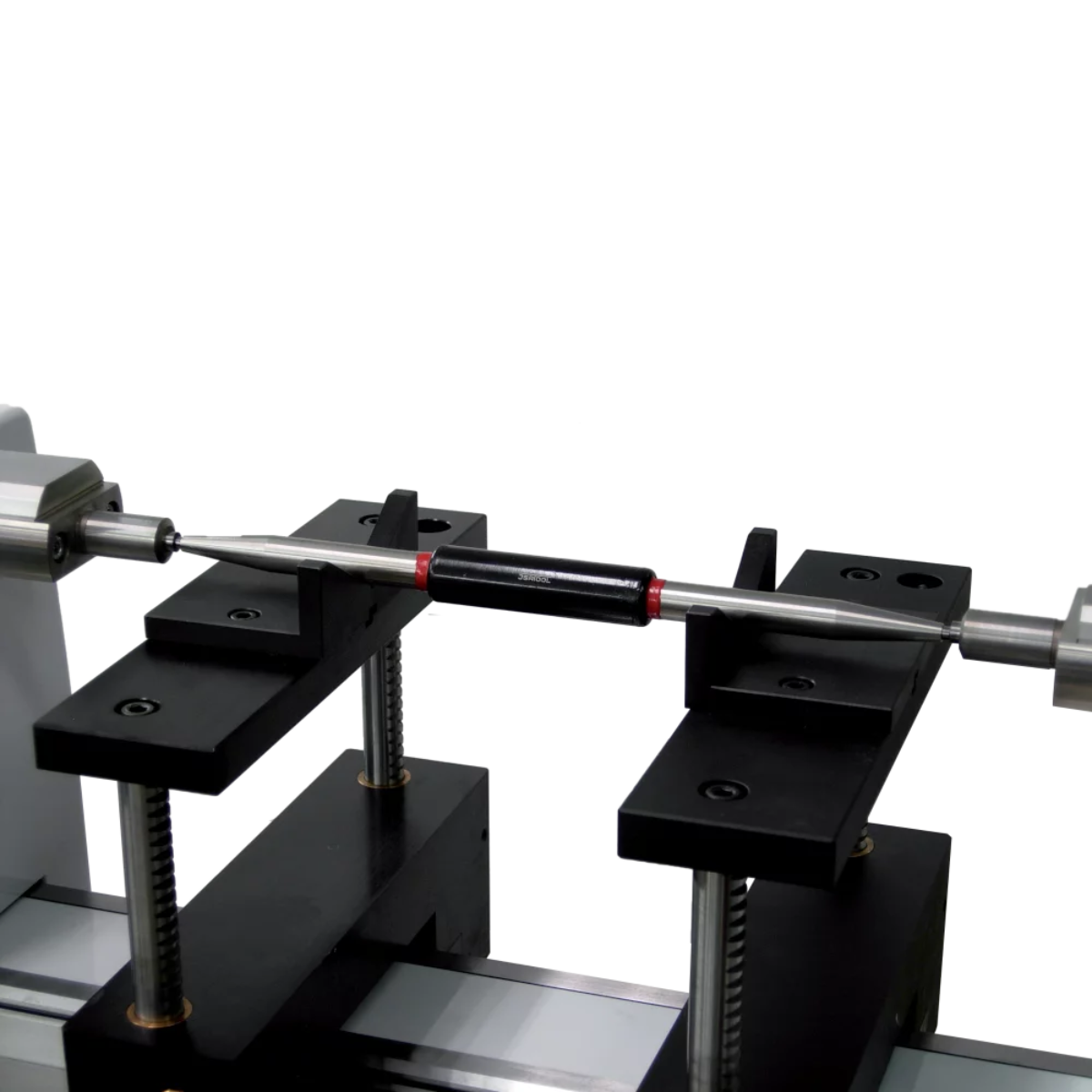

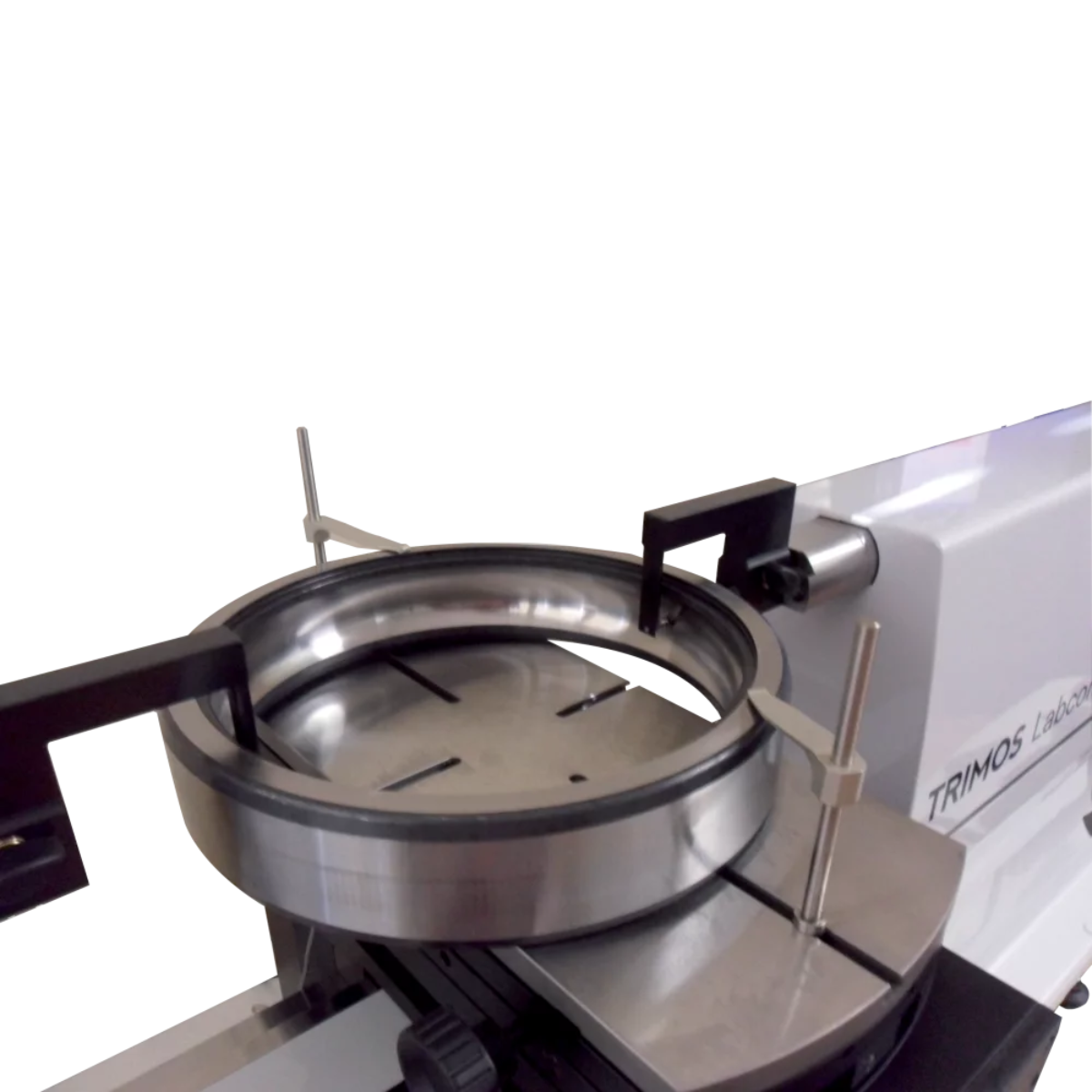

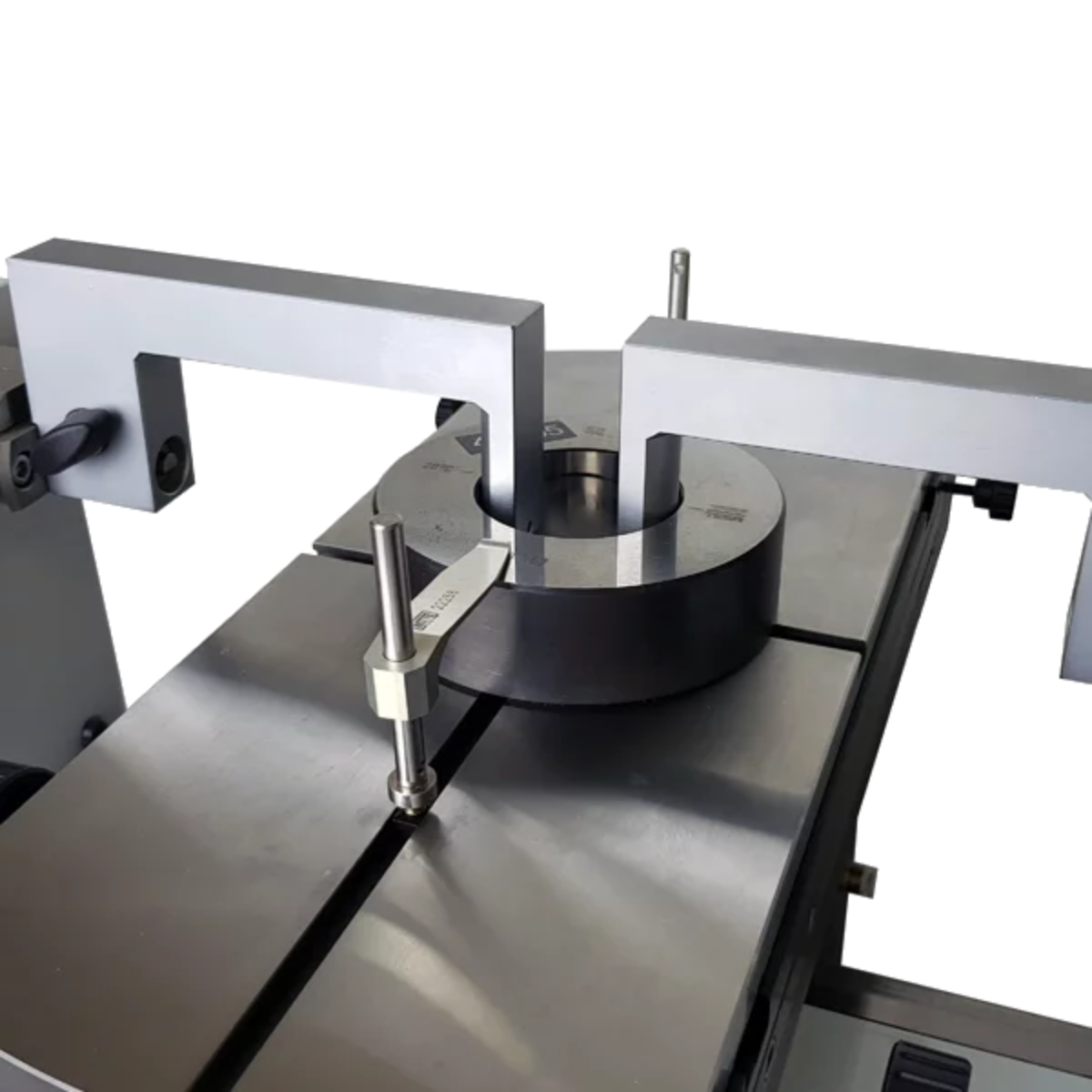

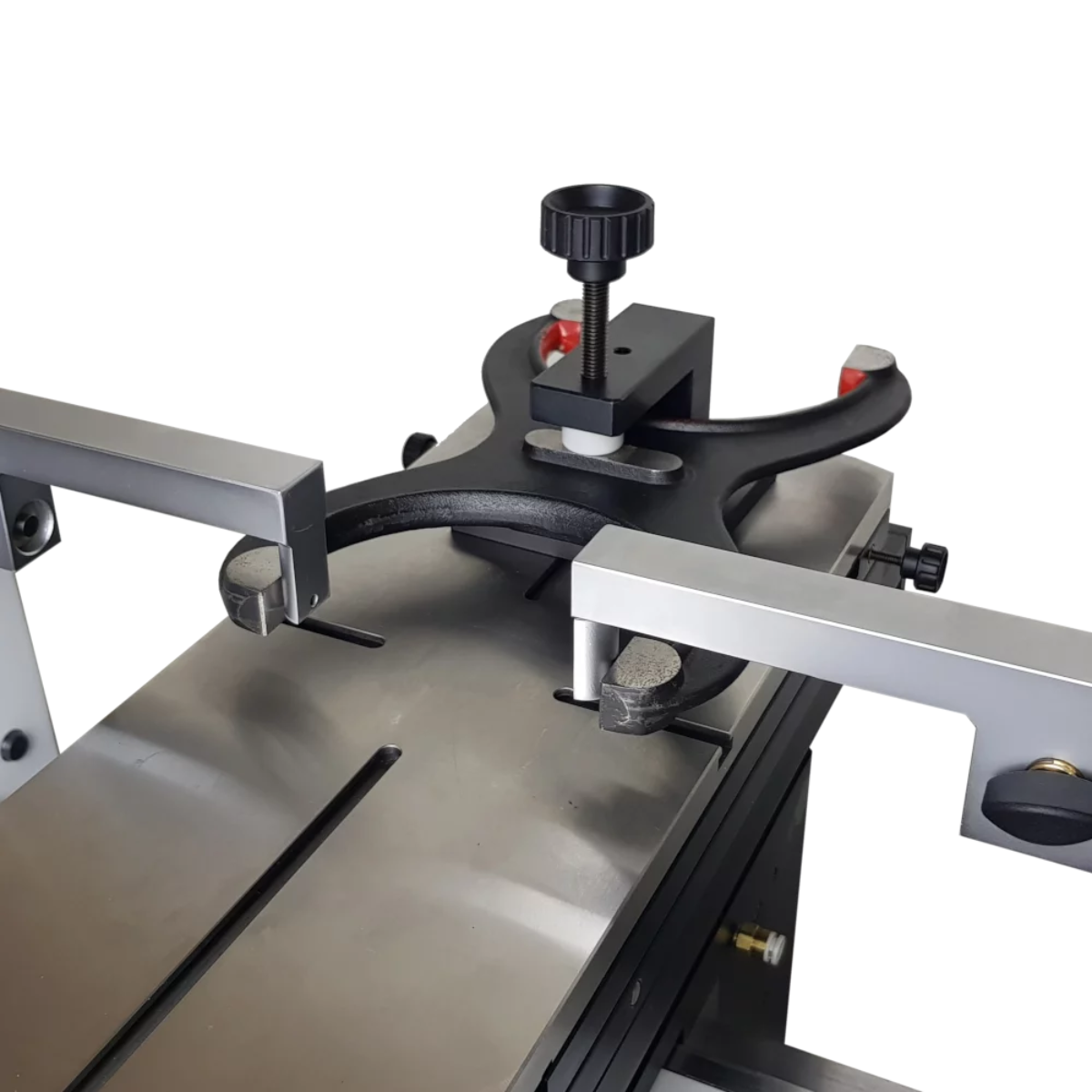

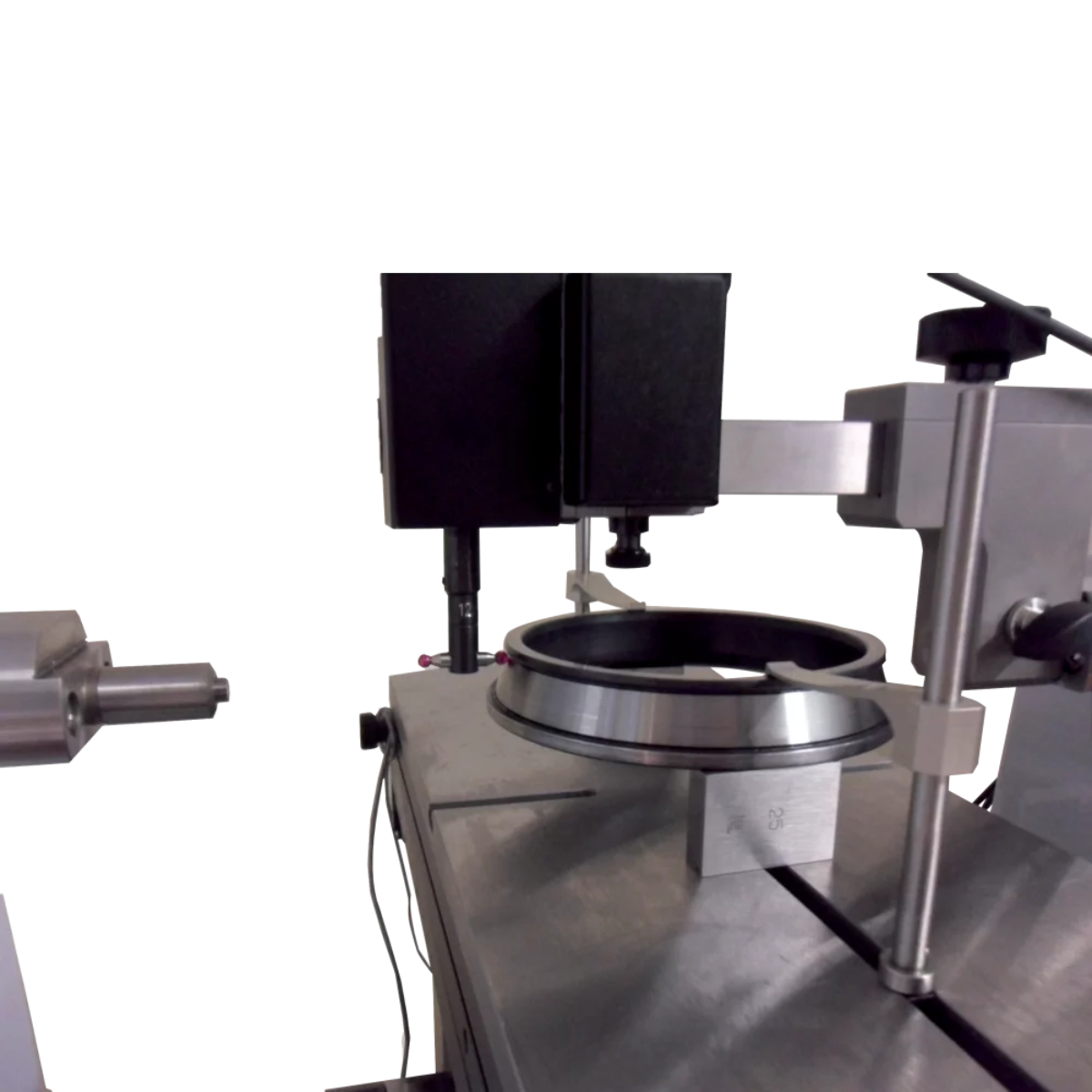

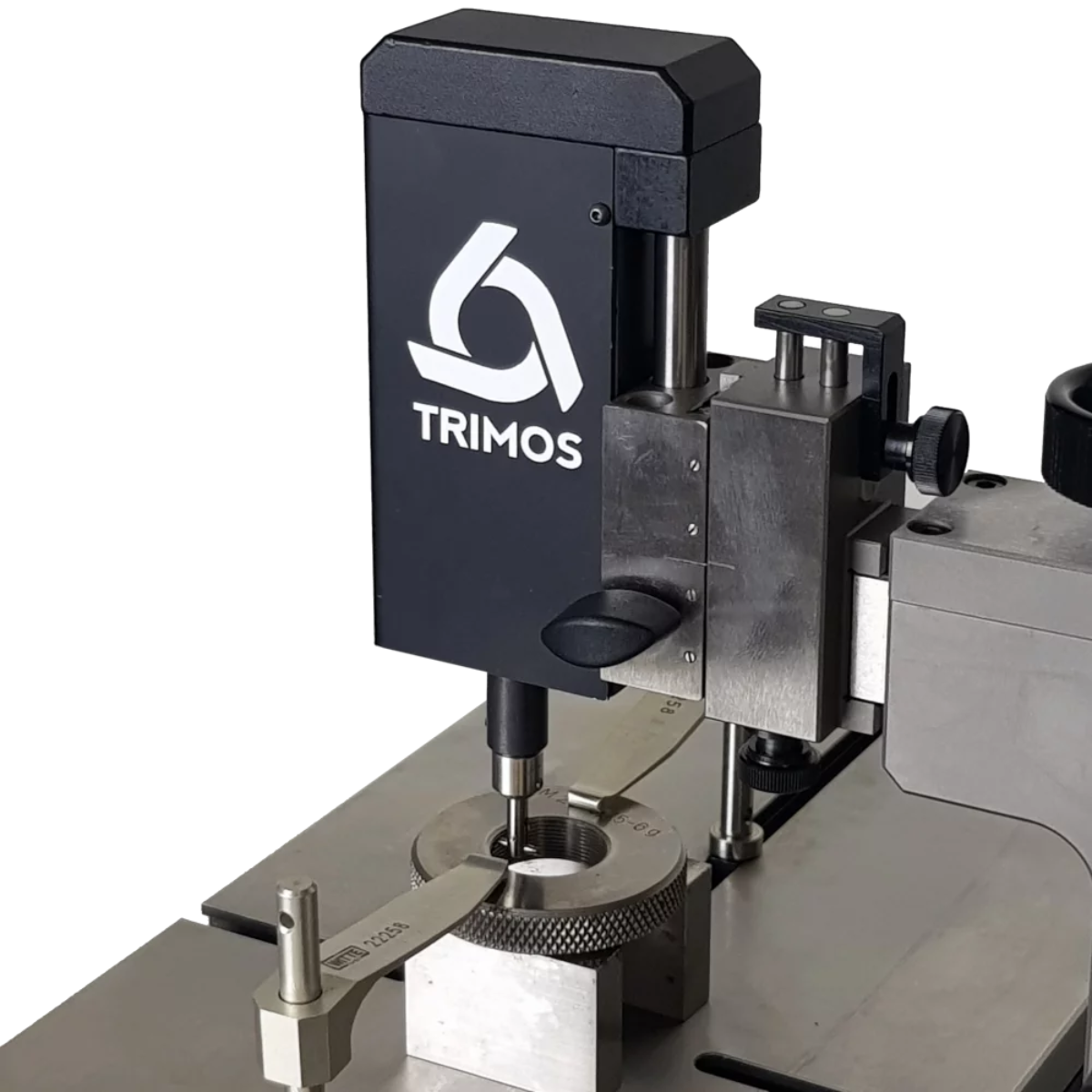

O design sem compromissos da Labconcept Nano oferece uma plataforma ideal e eficaz para a verificação e calibração de todos os tipos de calibres e instrumentos de medição. A verificação das dimensões internas e externas será efectuada de forma totalmente automática através dos três eixos motorizados XYZ e da legendária simplicidade de utilização do software Trimos WinDHI.
O instrumento universal de medição de comprimentos Labconcept Nano foi totalmente concebido e fabricado na Suíça, de acordo com os mais elevados padrões de qualidade. Robustez, fiabilidade e longevidade são os nossos valores tradicionais.
O Labconcept Nano combina tradição, experiência e uma forte liderança tecnológica. Integra as mais recentes tecnologias de medição e motorização e pode ser considerado como o primeiro instrumento de calibração “totalmente digital”. Um PC normal controla todos os componentes electrónicos. Esta solução de baixo consumo evita o aquecimento e mantém os custos de energia, manutenção e reparação a um nível razoável. Os rolamentos lineares utilizados em todas as guias provaram a sua superioridade em relação a todas as outras tecnologias em termos de precisão, desgaste, rigidez, estabilidade térmica, fiabilidade, proteção contra poeiras e manutenção. Garantem uma repetibilidade e uma precisão excepcionais ao longo do tempo.
- Nível de precisão inigualável
- Repetibilidade excecional
- Eixos CNC motorizados X, Y e Z
- Seleção da velocidade de deslocação por software
- Força de medição (0-12 N) e bloqueio da bigorna de medição efectuados por software
- Sistema integrado de compensação de temperatura
- Gama de medição absoluta em todos os modelos: 350 mm
- Gamas de aplicação: 350, 600 e 1100 mm
- Medição de peças até 60 kg
- 2 ecrãs no pacote standard

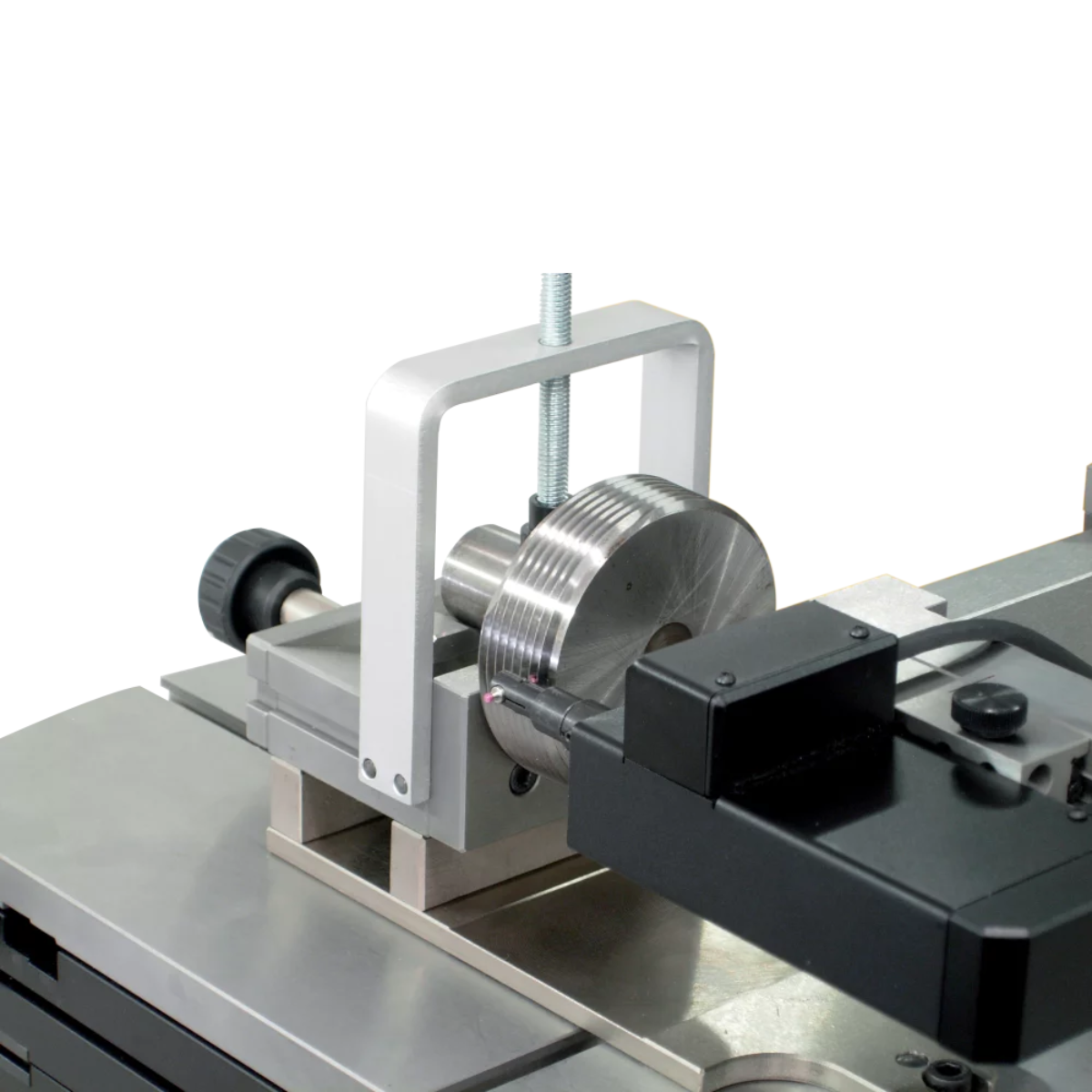

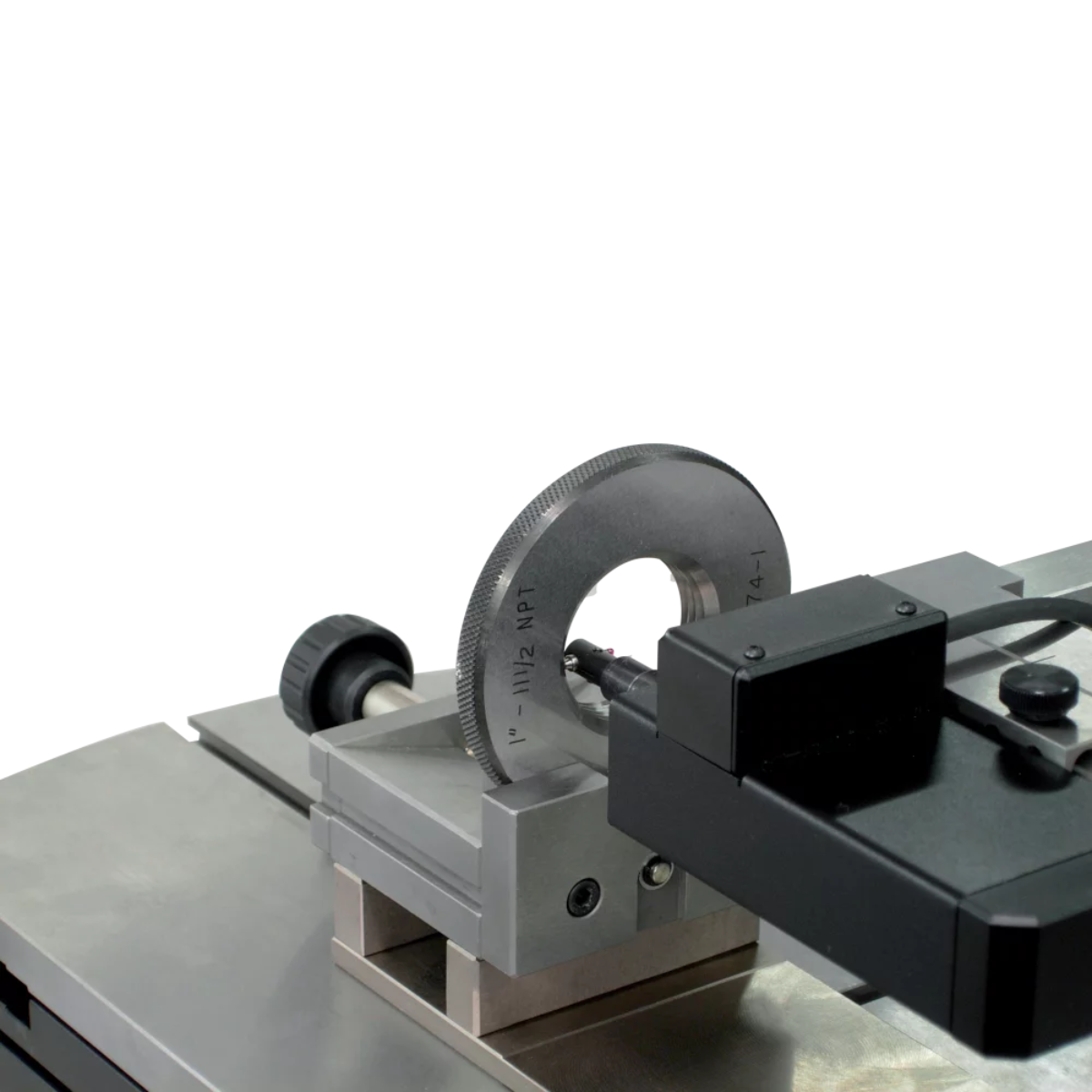

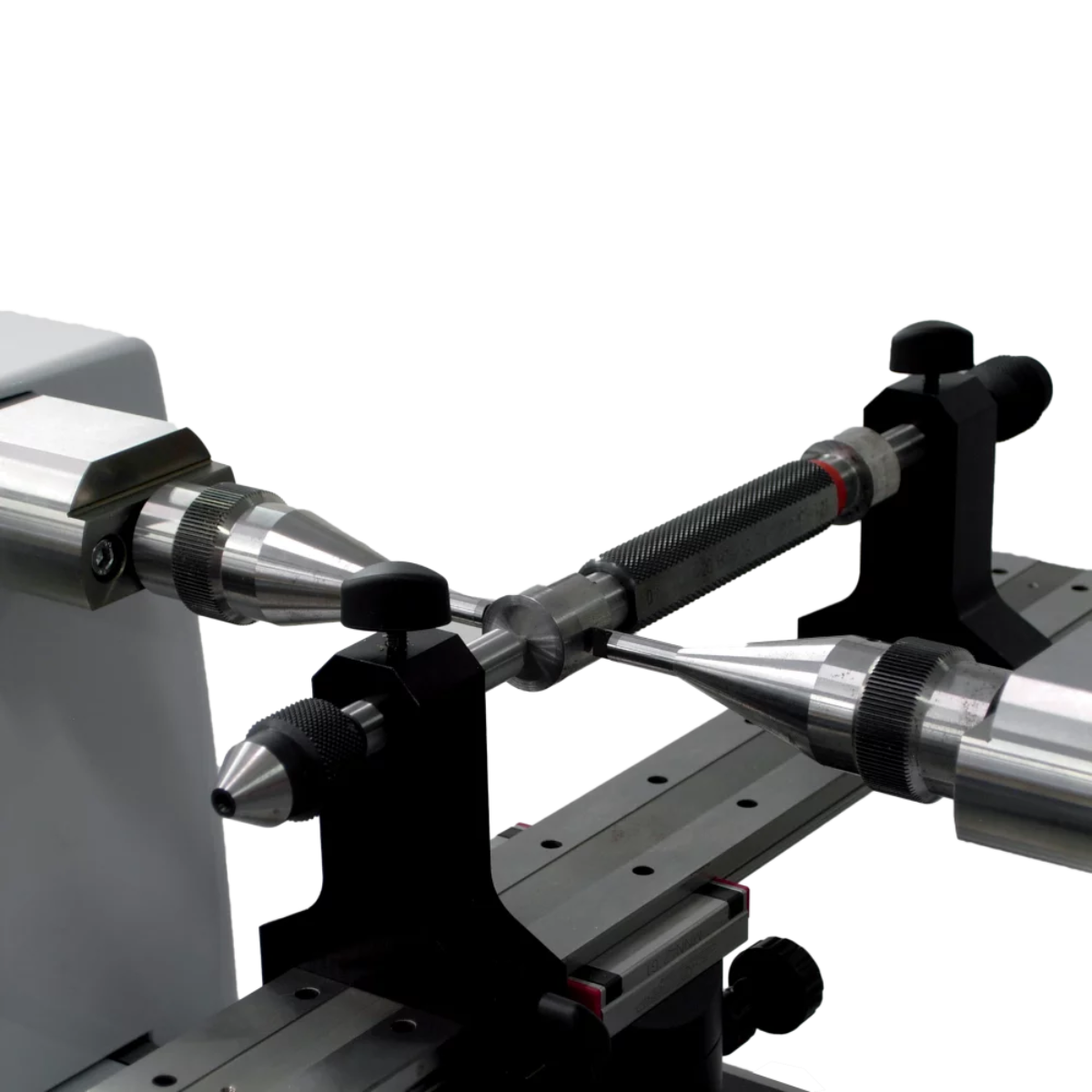

- Medição controlada por CNC mesmo em diâmetros e roscas
Dados técnicos
| Labconcept Nano | 350 | 600 | 1100 | |
|---|---|---|---|---|
| Gama de aplicações * | mm (pol.) | 350 (13.2) | 600 (23.6) | 1100 (43.3) |
| Gama de medição absoluta* | mm (pol.) | 350 (13.2) | ||
| Erros máximos admissíveis,BMPE 1) | µm | 0,07 + L(mm)/2000 | ||
| Repetibilidade,RMPE (2s) 1) | µm | 0.03 | ||
| Resolução máxima | mm (pol.) | 0.000001 (0.0000001) | ||
| Força de medição (ajustável por software) | N | 0.3 2,3) / 0.5 2,3) / 1 ÷ 12 3) | ||
| Temperatura operacional | °C | +15 ÷ +35 | ||
| Temperatura de armazenamento | °C | -10 ÷ +40 | ||
| Humidade relativa | % | 20 ÷ 80 | ||
| Peso | kg | 350 | 420 | 500 |
2) Com sensor eletrónico
3) Indicação da força apenas na janela do software WinDHI
* A gama de medição depende das bigornas utilizadas.

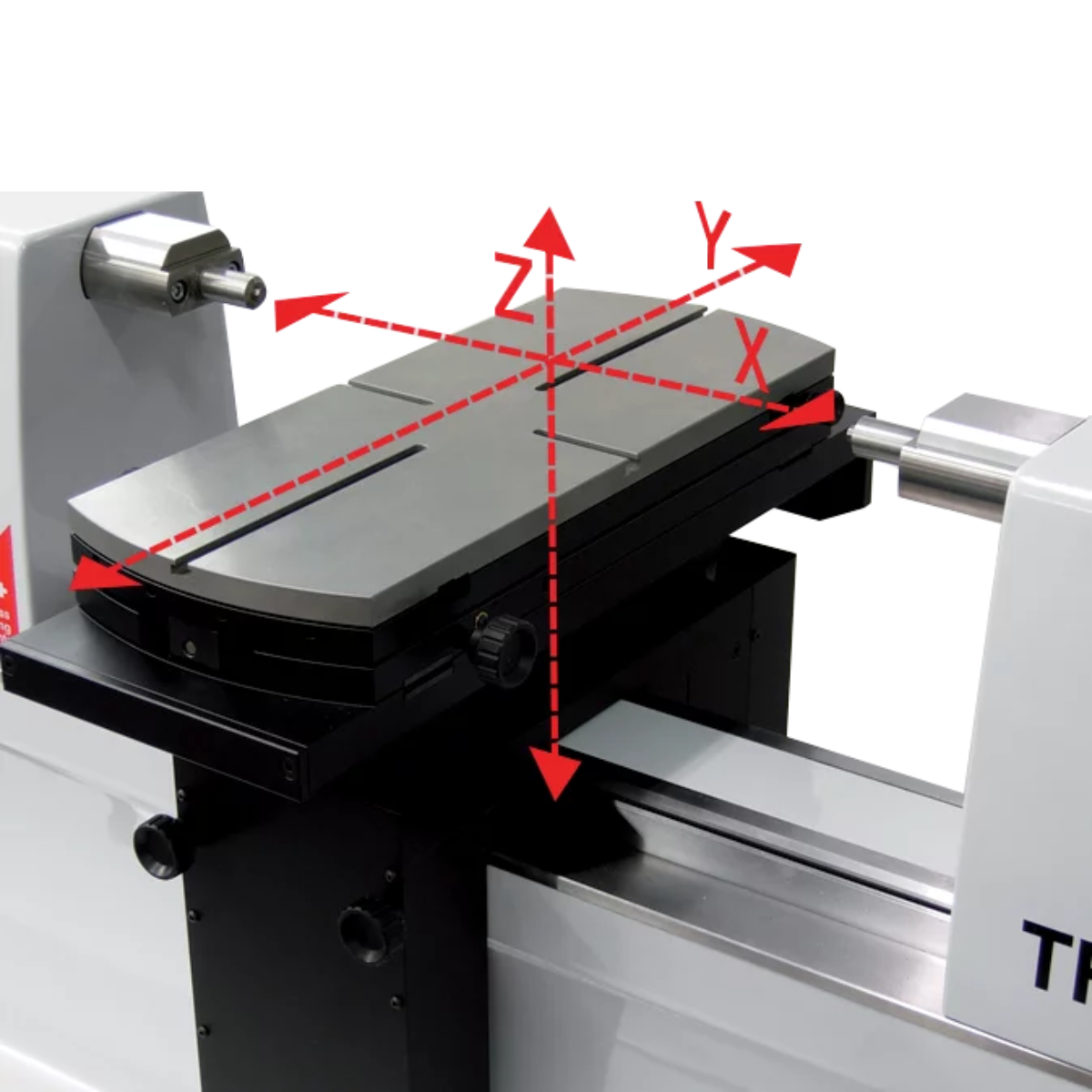

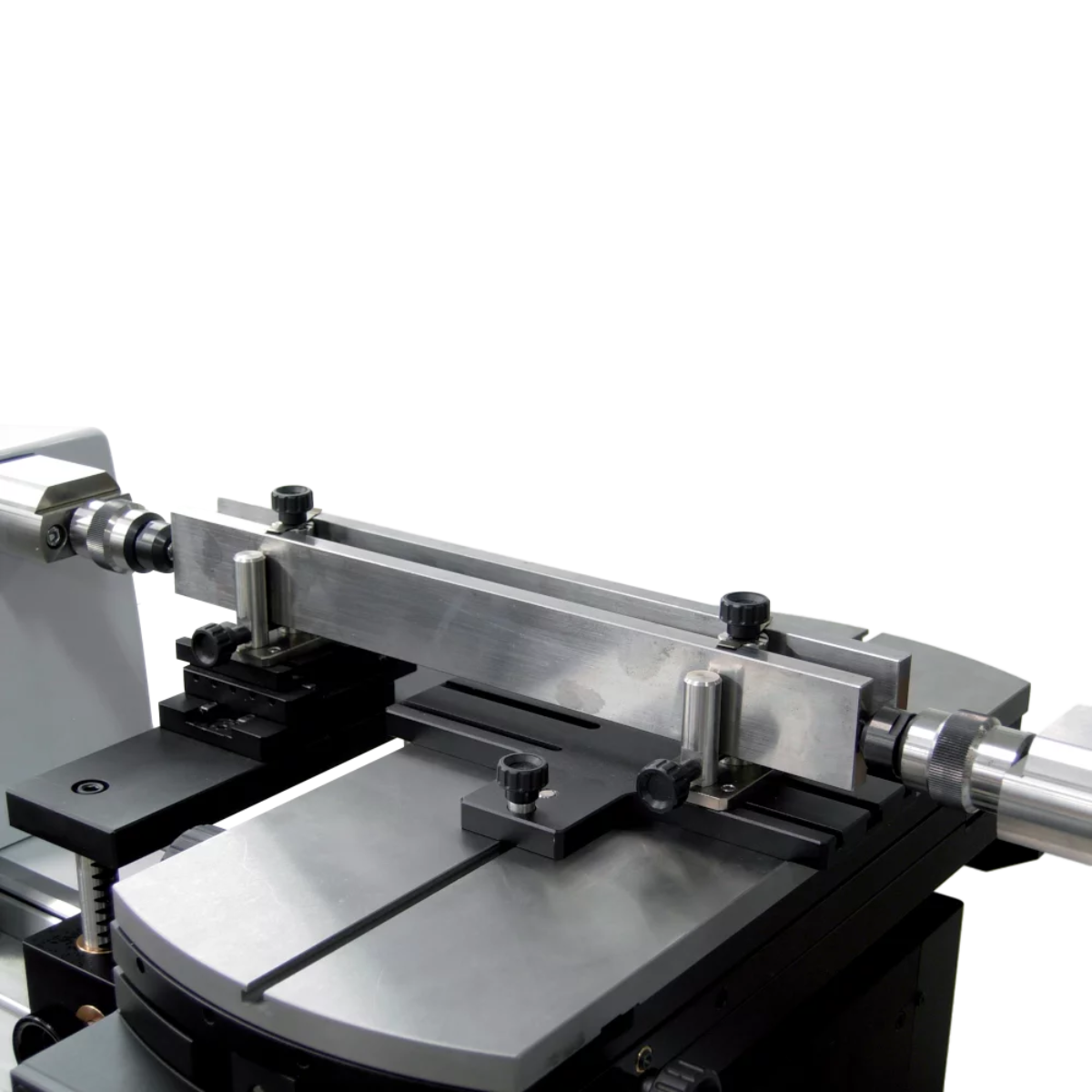

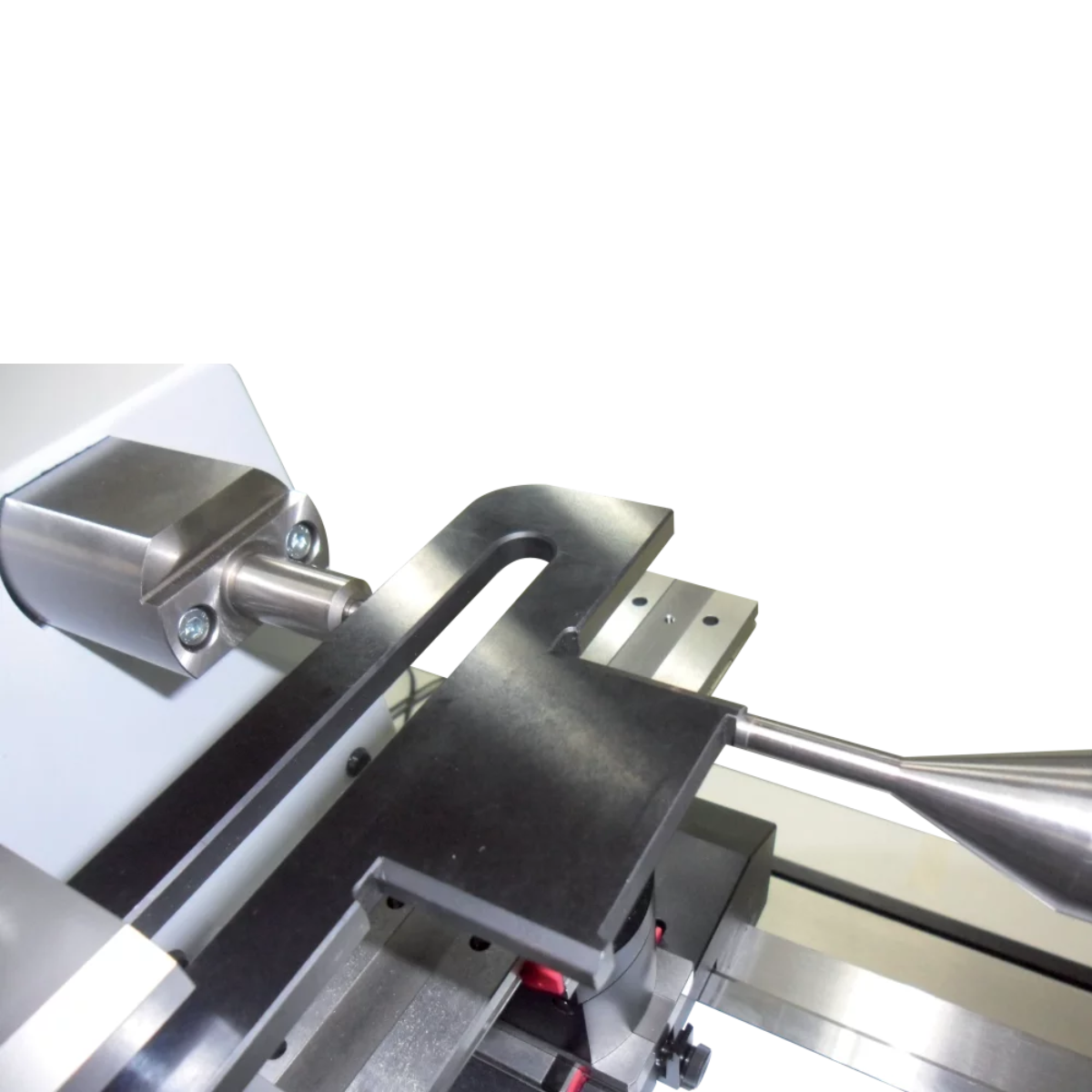

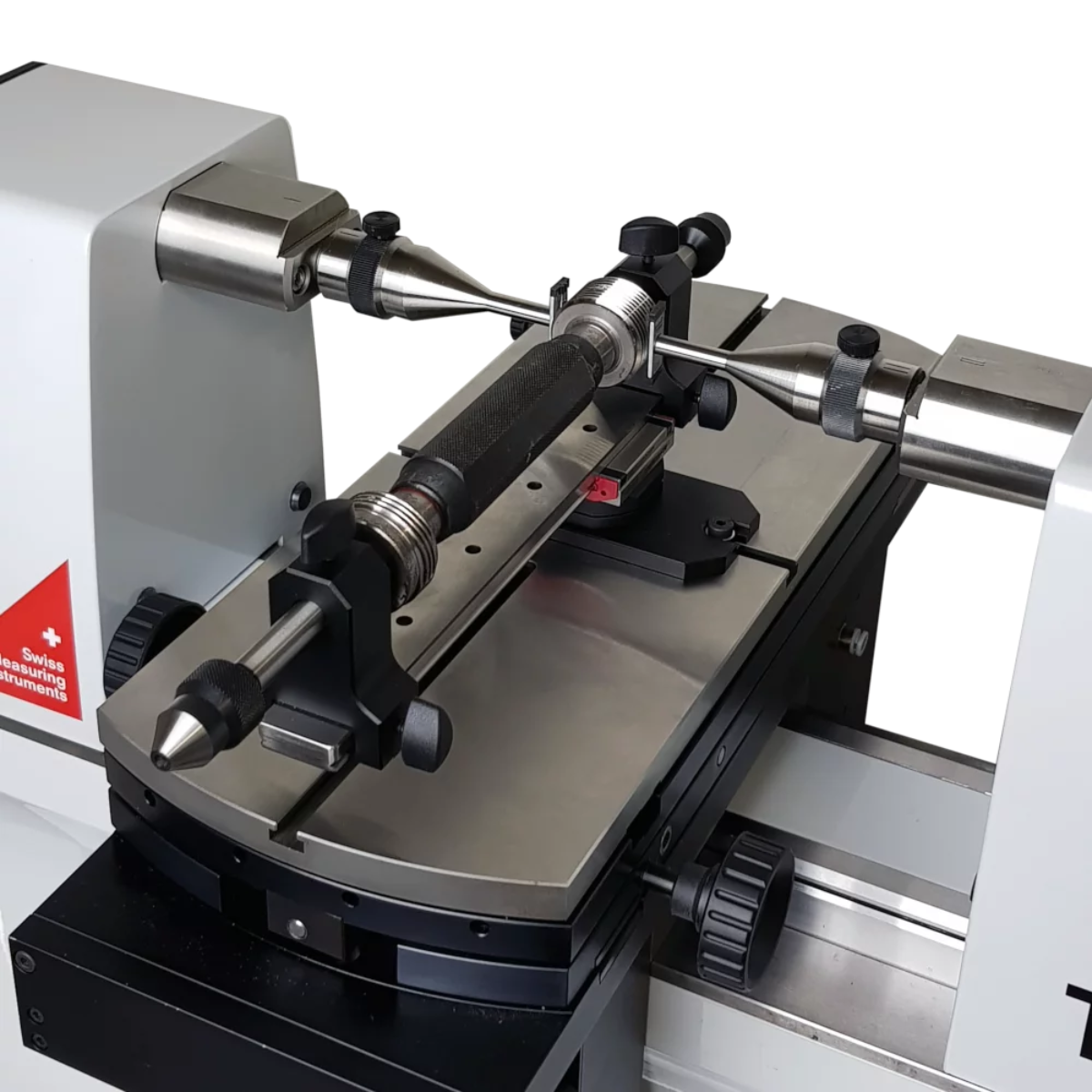

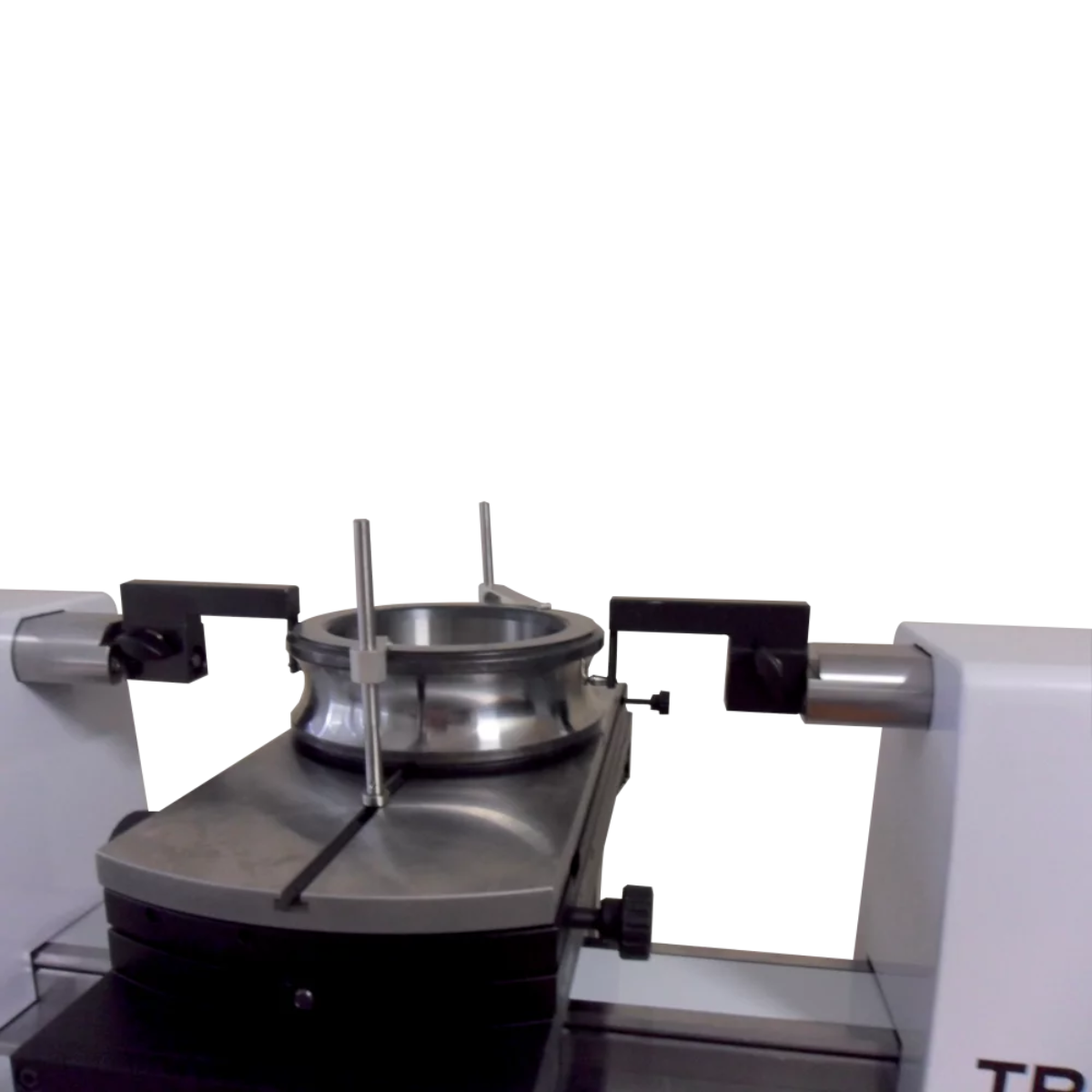

| Mesa de medição com eixos Y e Z motorizados | ||
|---|---|---|
| Eixo Z, gama de deslocações 1) | mm (pol.) | 80 (3) |
| Eixo Y, gama de deslocações 1) | mm (pol.) | 50 (2) |
| Eixo X, movimento flutuante | mm (pol.) | ± 10 |
| Ângulo de inclinação (Y) | ° | ± 1.5 |
| Ângulo de rotação (Z) | ° | ± 4 |
| Peso máximo das peças | kg | 60 |
