Medidor de Raio Digital

COMPARILHE JÁ!

Share on facebook
Facebook
Share on twitter
Twitter
Share on whatsapp
WhatsApp
Share on email
Email
DESCRIÇÃO

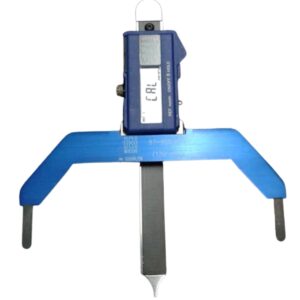

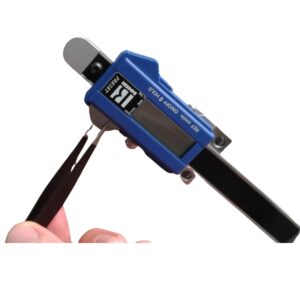

Medidor de Raio Digital, Bocchi.

O instrumento digital para medição de raios é adequado para medir o raio de curvatura. Permite significativa economia de material durante a busca do raio, sendo suficiente dobrar um fragmento de material com o comprimento da base utilizada para conhecer o raio obtido.

Esse instrumento resolve problemas de medições complexas e específicas, como a determinação de diâmetros internos e externos, inclusive em peças de grandes dimensões. Conforme o raio a ser medido, o display pode ser removido e montado em diferentes bases.

Bases e faixas disponíveis:

  • Base com distância entre pontos de contato de 130 mm → faixa de raio: 97 ÷ 800 mm
  • Base com distância entre pontos de contato de 300 mm → faixa de raio: 470 ÷ 2000 mm
  • Base com distância entre pontos de contato de 500 mm → faixa de raio: 1270 ÷ 10000 mm

O display é equipado com saída “OPTO-RS232”, podendo ser conectado diretamente ao PC via cabo apropriado.

Zeragem do instrumento

Após ligar o instrumento, posicione os dois pontos de contato fixos sobre uma base plana (pode ser uma superfície usinada ou uma base fornecida com o instrumento) e aproxime a cabeça de medição da superfície. Pressione a tecla de zeragem.

Componentes principais:

  • Haste vertical com sonda deslizante
  • Base com pontos de contato fixos
  • Display digital
  • Tecla de zeragem
  • Tecla de conversão mm/pol

Medição de raio externo

Encoste os dois pontos fixos na curva externa, posicione a sonda sobre a superfície da curva e leia o valor direto do raio no display. A superfície deve estar limpa e sem danos. Acompanha o instrumento um software de configuração que permite conectar ao PC e inserir os coeficientes necessários para obter a medição direta do raio. O software deve ser utilizado sempre que houver troca de base ou mudança entre medições internas e externas.

Medição de raio interno

Encoste os dois pontos fixos na curva interna, posicione a sonda sobre a superfície da curva e leia o valor direto do raio no display. A superfície deve estar limpa e sem danos. O software de configuração também deve ser utilizado neste tipo de medição.

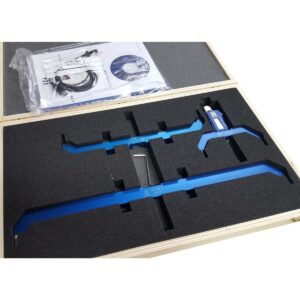

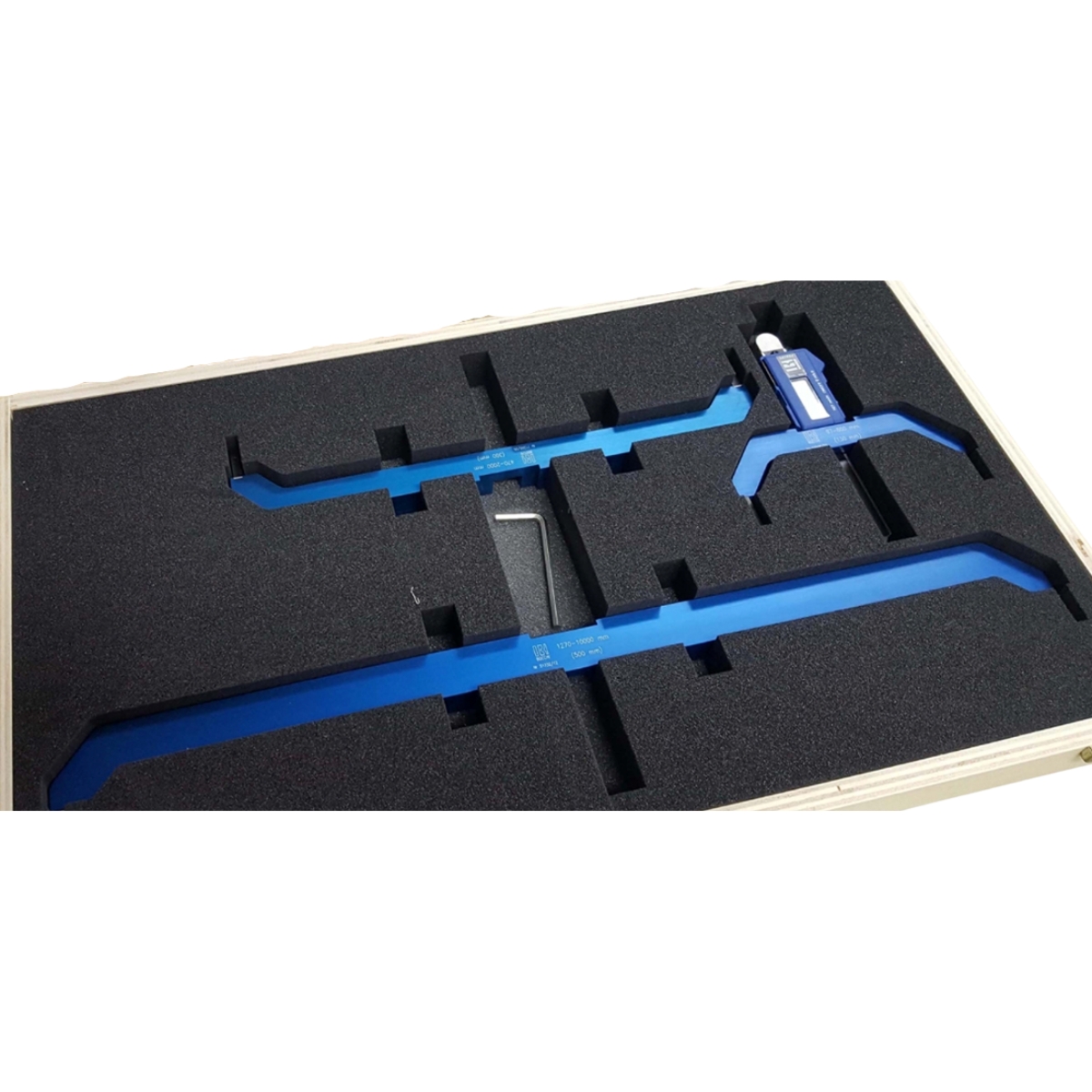

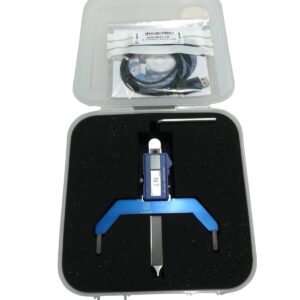

Composição do conjunto:

  • Base com distância entre pontos de contato de 130 mm com display montado
  • Base com 300 mm de distância entre pontos de contato
  • Base com 500 mm de distância entre pontos de contato
  • Software de configuração
  • Cabo de conexão para PC
  • Manual de uso
  • Todos os itens acondicionados em estojo próprio

As bases também podem ser adquiridas separadamente.

Fórmula de cálculo: R = Ax + B + Cx⁻¹
“x” corresponde ao valor de deslocamento em relação à posição de zeragem.

Tipo de Medição Coef. A Coef. B Coef. C
Raio externo 0,5 -r (L)² / 2
Raio interno -0,5 r –(L)² / 2

Uso do Software de Configuração

  • Instale o software a partir do disquete fornecido. Execute o instalador “Radius Gauge Configurator”.
  • Conecte o cabo ao instrumento e à porta USB do PC.
  • Na primeira execução, clique em “Setup” e depois em “Gage setup”.
  • Selecione a porta COM adequada, clique em “Connect” e em “OK”.

Configuração dos Coeficientes A, B e C

  • Para raio externo: “Setup” → “External radius”
  • Para raio interno: “Setup” → “Internal radius”

O software sugere valores padrão dos coeficientes com base no raio dos pontos de contato e no comprimento da base utilizada. Não é recomendável modificar esses valores.

Alteração de idioma

Acesse “Setup” → “Language” para alternar entre os idiomas italiano e inglês. A confirmação para reinício do software será solicitada.

Transmissão dos coeficientes ao instrumento

  • Após conectar o instrumento e configurar a porta COM, ligue o display até aparecer “0,00”.
  • No software, selecione o tipo de medição (interna ou externa) e o comprimento da base (130, 300 ou 500 mm).
  • Clique em “Set A”, “Set B” e “Set C”, confirmando a mensagem “the gage is configured” em cada etapa.
  • Os coeficientes estarão transmitidos e prontos para medições diretas.

Leitura dos coeficientes configurados

  • Clique em “Read” para visualizar os valores atuais no instrumento e compará-los com os valores padrão.
  • Em caso de divergência, repita o processo de configuração.
  • Clique em “Log Off” e desconecte o instrumento para iniciar as medições nas peças.
