Descrição

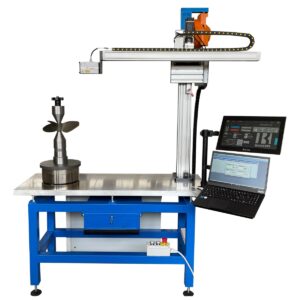

Medidor Motorizado de Passo de Hélices, Bocchi.
CARACTERÍSTICAS PRINCIPAIS:
Faixa de medição do raio = 0 ÷ 700 mm por eixo motorizado
Faixa de medição da altura = 0 ÷ 300 mm por sensor a laser
Faixa angular = 360° por mesa rotativa motorizada
Equipamento para medição do passo de hélices marítimas, motorizado e sem a presença do operador, conectado a um PC com software dedicado.
VERSÃO
MOTORIZADA

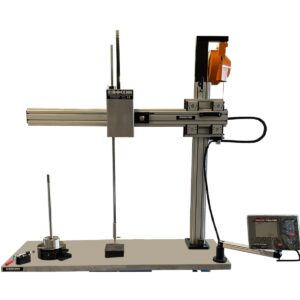

VERSÃO COM
DISPLAY

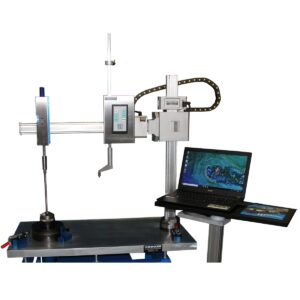

VERSÃO COM PC E
SOFTWARE DEDICADO
Gráficos gerados durante a medição:

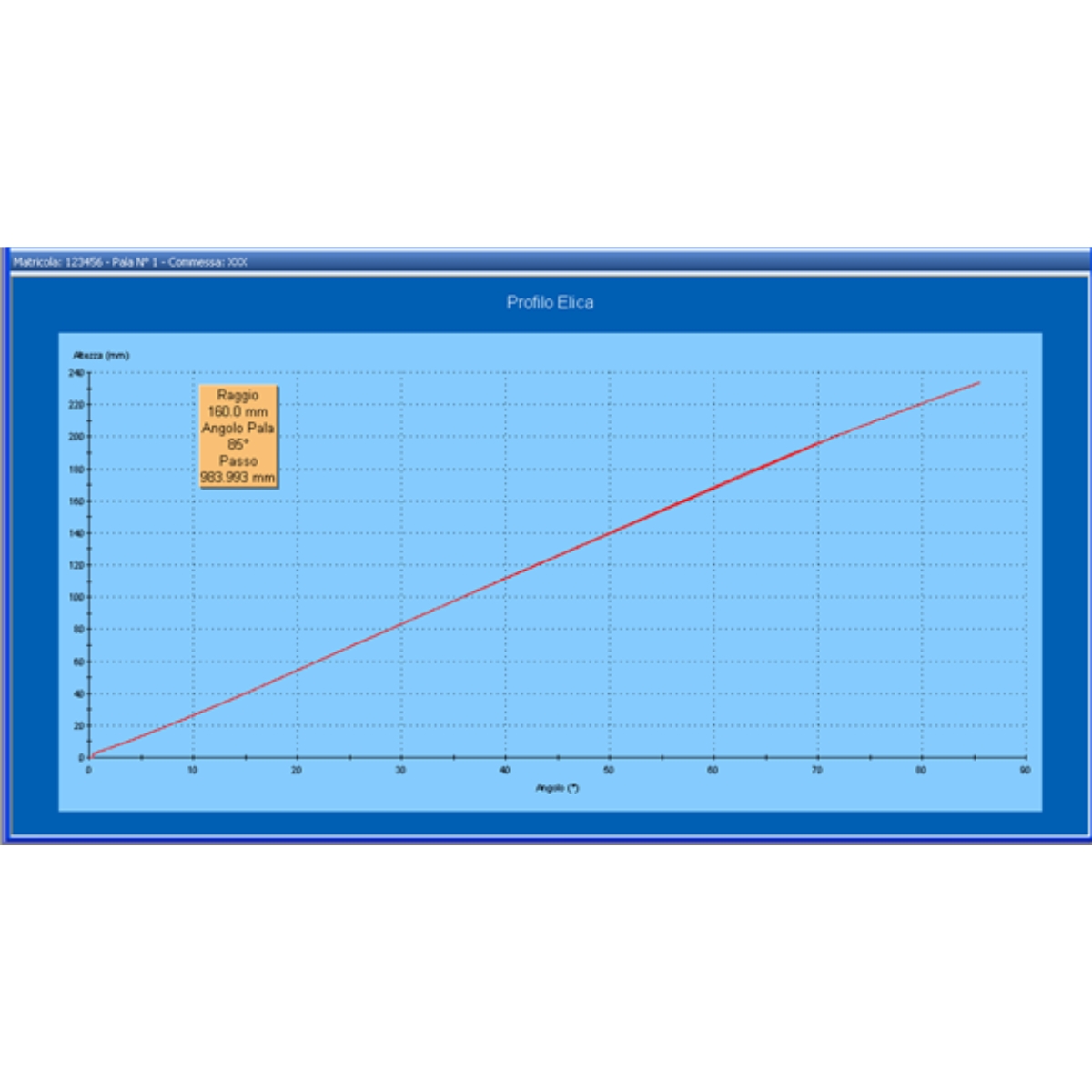

- Gráfico de Perfil Individual: Exibe o perfil da pá selecionada individualmente para indicar excesso ou falta de material.

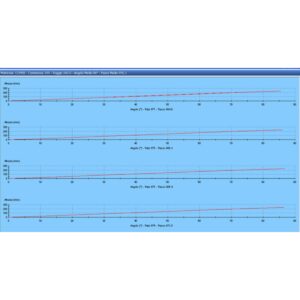

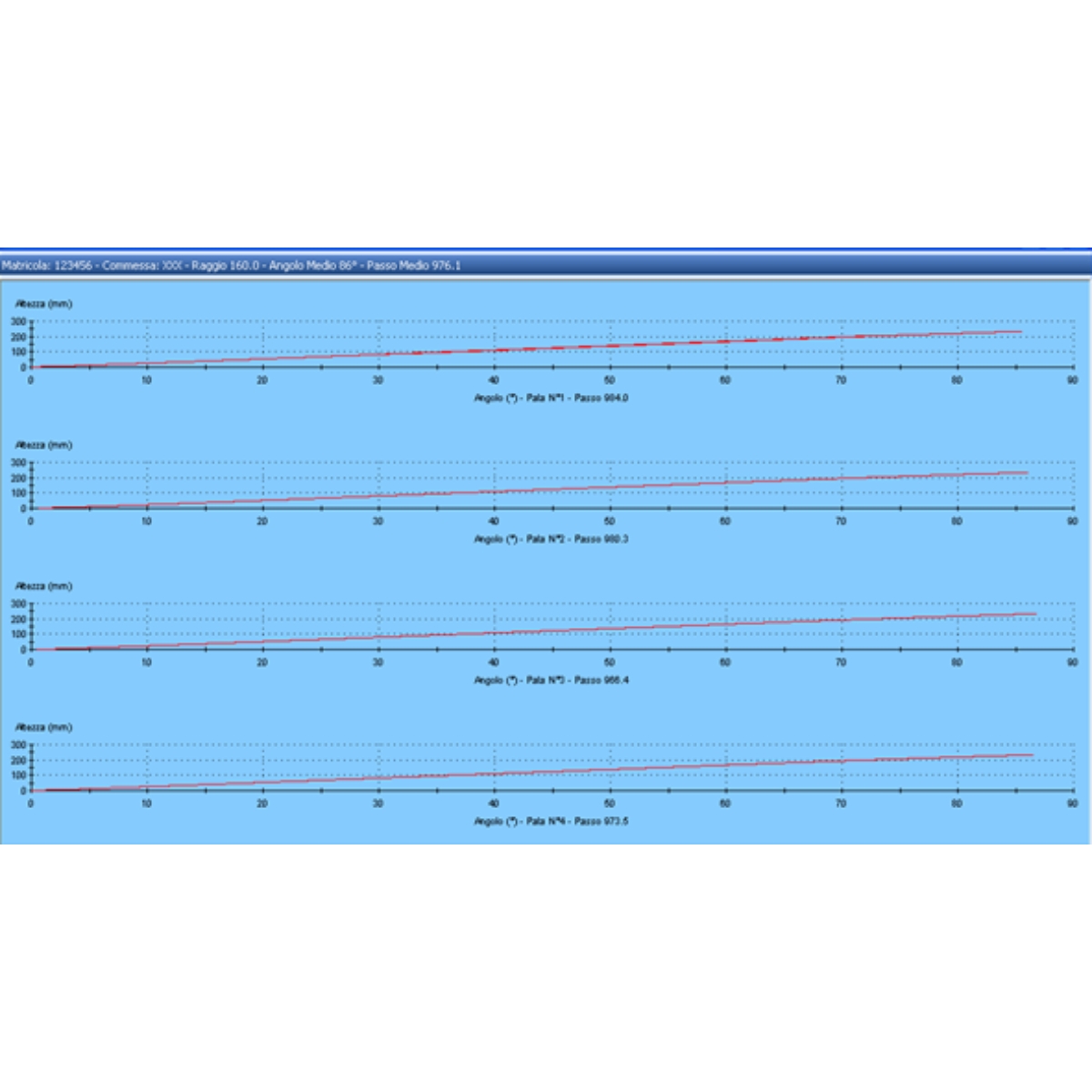

- Gráfico de Perfis por Raio: Permite comparar os perfis das pás em um raio específico selecionado conforme solicitação do software.

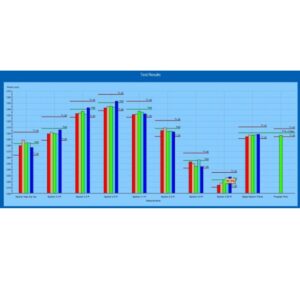

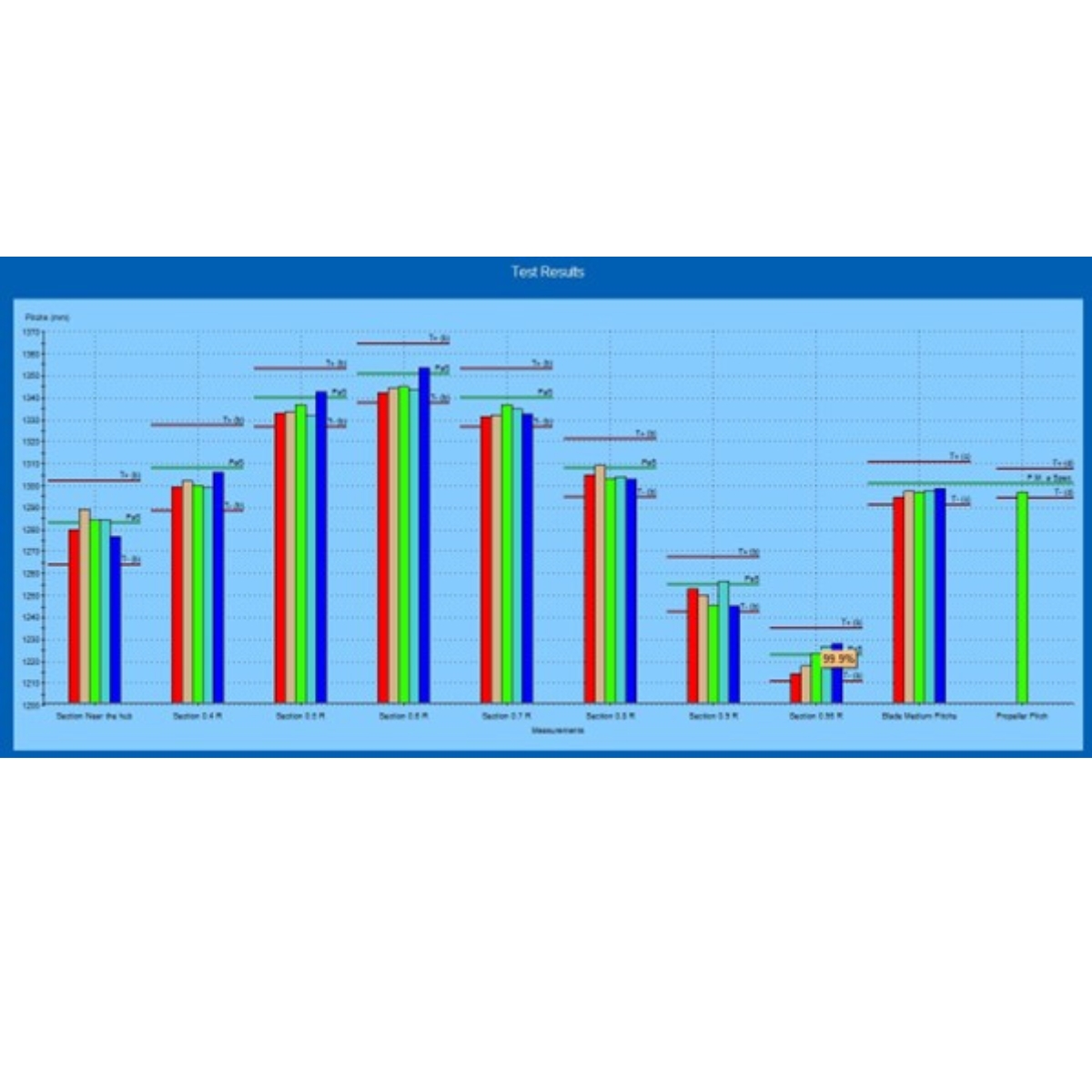

- Gráfico de Barras do Passo Médio: Exibe os passos em gráfico de barras, avaliando a conformidade em relação à linha teórica de passo e sua faixa de tolerância. Cada pá individual é marcada por uma cor diferente e com o raio onde as medições foram realizadas.

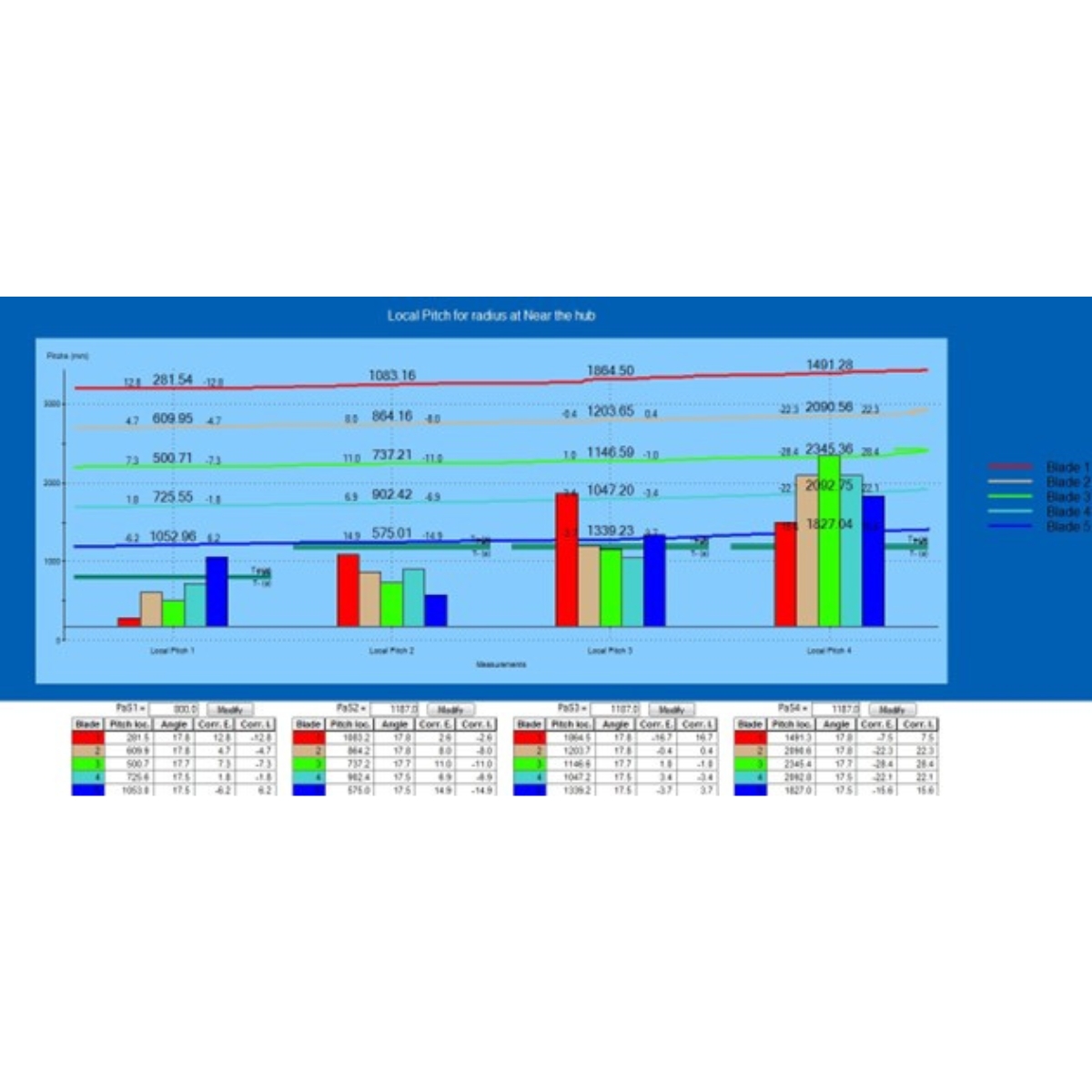

- Gráfico de Barras do Passo Local: Exibe o passo local em gráfico de barras, avaliando a conformidade em relação à linha teórica de passo e sua faixa de tolerância.
Medições possíveis:
- Passo
- Controle do raio da hélice
- Desvio angular
- Teste de inclinação (Rake)
- Posição axial
Ao final das medições, um “Certificado de Conformidade” pode ser emitido com os dados mais relevantes sobre:
- Medições
- Dados da hélice
- Dados do cliente
- Conformidade ou não conformidade com a classe de referência
