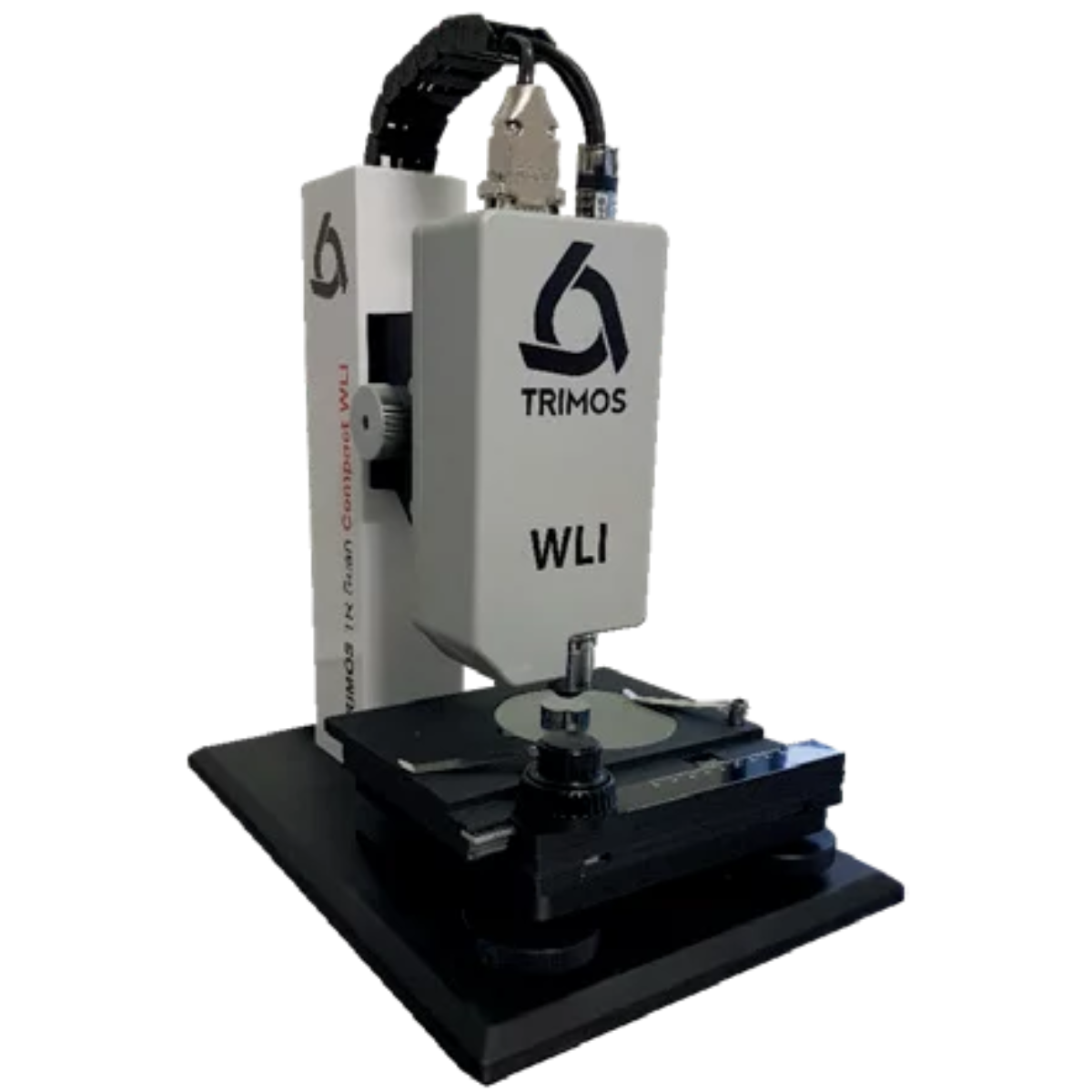

TR Scan Compact WLI

A gama TR Scan Compact WLI permite efetuar medições em qualquer tipo de material com uma resolução sub-nanométrica.
Com a sua simplicidade de utilização e tamanho reduzido, integra-se facilmente num ambiente de laboratório e permite efetuar medições rápidas e simples.A tecnologia WLI (While Light Interferometry) combinada com um motor piezoelétrico permite medições extremamente rápidas.
A mesa permite o movimento manual com peças de trabalho com peso até 5 kg.
As mesas motorizadas estão disponíveis como opção para alargar a gama de medição X&Y.

Sem contacto
Pegada pequena
Gama de medição 400 µm
Resolução 0,1 nanómetro
Extremamente fácil de utilizar
Ótica de tipo Michelson de 2,5x e 5x para um campo de visão alargado
Ótica permutável ou montada num carrossel

Dados técnicos

	WLI 2.5x	WLI 5x	WLI 10x	WLI 20x	WLI 50x	WLI 100x
Resolução	0,1 nm	0,1 nm	0,1 nm	0,1 nm	0,1 nm	0,1 nm
Resolução lateral (X/Y)	4,81 µm	4,81 µm	1,2 µm	0,9 µm	0,66 µm	0,52 µm
Capacidade de medição	400 µm	400 µm	400 µm	400 µm	400 µm	400 µm
Gama de medição X/Y	~4536 µm x ~3447 µm	~2268 µm x ~1723 µm	~1134 µm x ~861 µm	~567 µm x ~430 µm	~226 µm x ~172 µm	~113 µm x ~86 µm
Zoom ótico	2.5x	5x	10x	20x	50x	50x
Distância de trabalho	~10,3 mm	~9,3 mm	~7,4 mm	~4,7 mm	~3,4 mm	~3,4 mm

Modelos

Especificações		Valores	Condições
01	Gama Temp.	0 à 50 [°C]
02	Canais	2
03	Resolução	0.01 [°C]
04	Exatidão	±0.5 [°C]	Com calibração de 2 pontos e referência de temperatura: 20°C
05	Protocolo de comunicação	USB ou comunicação série	USB por defeito
06	Alimentação eléctrica	De USB ou de série
07	Alimentação eléctrica	0.5 [W]	Com 4 configurações de sensores
08	Dimensões	82 x 102 x 36 [mm]	Sem sensor
09	Peso	350 [g]	Sem sensor
Temp. Sensores
10	Tipo de sensor	PT100	LP2-PT100D-3.0-4L
11	Comprimento do cabo	3 March
12	Tolerância	DIN EN 60751 Classes 1/3 DIN
Configuração da série Com
13	Taxa de transmissão	9600 [bits/s]
14	Bits	8
15	Paridade	Nenhum

Referência	Modelo	Ótica	Mesa manual	Mesa motorizada
TR Scan Compact WLI
700 403 10 31	TR Digitalização C. WLI MA 73×55	5x, 20x	75×33
700 403 10 34	TR Digitalização C. WLI MO 75×50	5x, 20x		75×50
700 403 10 35	TR Digitalização C. WLI MO 100×100	5x, 20x		100×100
TR Scan Compact WLI Objectivos múltiplos (Carrossel)
700 406 10 32	TR Scan E. WLI MA 73×55	5x, 10x, 50x	73×55
700 406 10 36	TR Scan E. WLI MO 75×50	5x, 10x, 50x		75×50
700 406 10 37	TR Scan E. WLI MO 100×100	5x, 10x, 50x		100×100
