Descrição

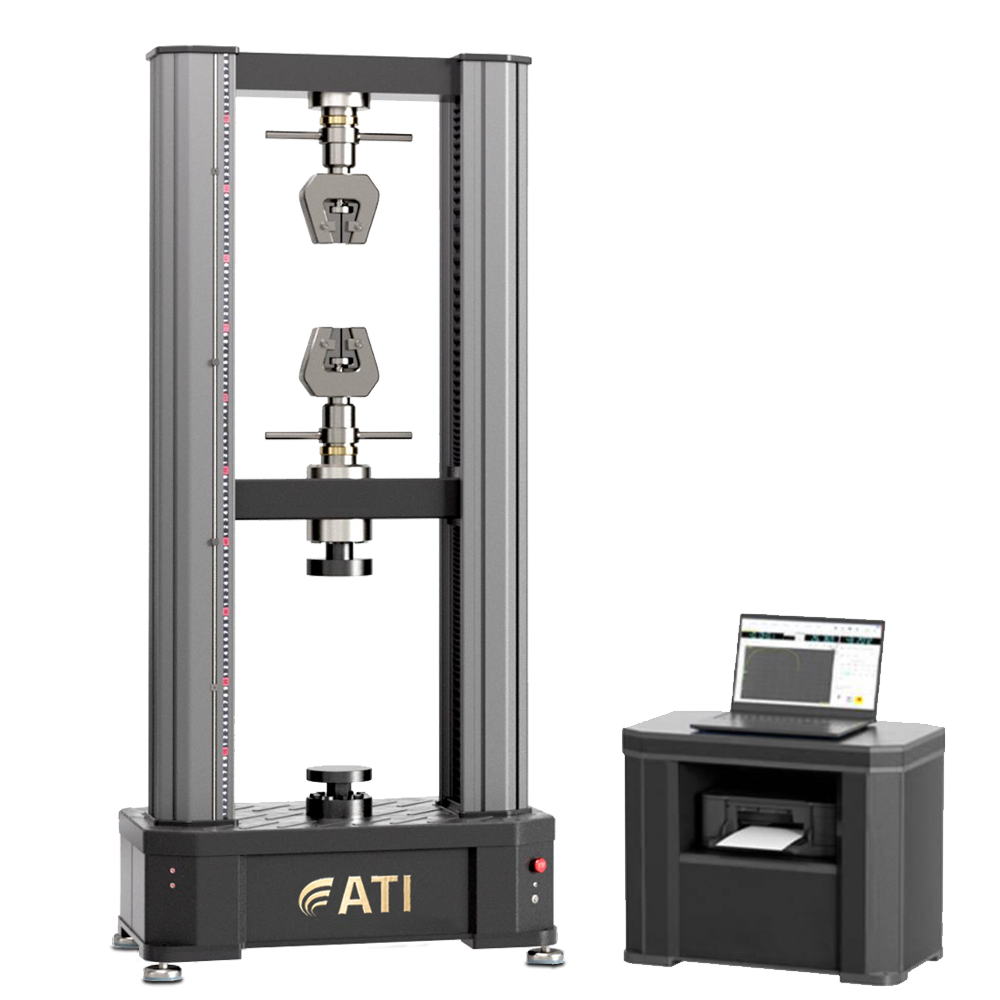

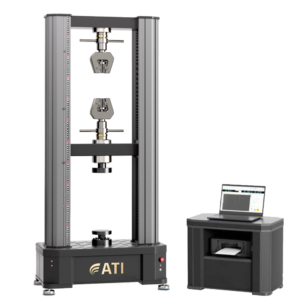

ATI UTM-Pro Mini

MÁQUINA UNIVERSAL DE TESTE DE MATERIAIS

Nosso sistema avançado de controle digital permite ajustes precisos para ponto zero, carga, deformação e parâmetros de deslocamento, com uma interface amigável. Os principais recursos incluem armazenamento de parâmetros, controle em malha fechada para visualização de curvas de referência e funções gráficas avançadas para análise, amplificação e sobreposição de curvas. O sistema suporta análise em tempo real, avaliação automática e modelos de relatório personalizáveis. Inclui três canais de encoder fotoelétrico e quatro canais de entrada de multiplicação de frequência para medições estáticas e dinâmicas abrangentes. O sistema também possui oito interfaces de entrada de chaveamento para sinais externos. O controlador EDCH garante comunicação de dados em alta velocidade via interface USB plug-and-play, suportando controle em tempo real e configuração de sensores para configurações de teste flexíveis.

ESTRUTURA DE CARGA E SISTEMA DE PESO DE CARGA

Esta máquina de ensaio foi projetada para avaliar as propriedades mecânicas de materiais como borracha, plásticos, tubos, filmes, fios e muito mais, tanto em ambientes de alta quanto de baixa temperatura. É ideal para pesquisa, desenvolvimento e controle de qualidade em empresas industriais, unidades de pesquisa e universidades. O design da estrutura prioriza a segurança, o conforto do operador e a flexibilidade, com uma guia robusta da travessa para alta rigidez lateral. A célula de carga é altamente precisa e intercambiável entre diferentes estruturas, garantindo plena capacidade operacional. Um fuso de esferas de precisão pré-carregado permite medições precisas e de alta velocidade com o mínimo de ruído, enquanto a estrutura de carga possui quatro colunas e rolamentos pré-carregados de alta resistência para maior rigidez e alinhamento. A máquina para automaticamente após a conclusão de um ciclo de medição ou se a força exceder um limite predefinido, com limites duplos de sobrecurso para evitar ultrapassagem da travessa e sobrecargas dos sensores. A grande área de trabalho acomoda uma variedade de tamanhos de amostra. A célula de carga ATI UTM-Pro Mini destaca-se pela precisão, com medições de carga que variam de 0,4% a 100% da capacidade nominal e calibração com precisão de 0,5%, em conformidade com as normas ASTM E4, ISO 7500-1, EN 10002-2, BS1610 e DIN 51221. A célula de carga oferece excelente resistência a impactos e proteção contra sobrecarga mecânica, atendendo aos rigorosos padrões da Europa e dos EUA.

APLICAÇÕES

Esta máquina de ensaio é ideal para avaliar as propriedades mecânicas de materiais como borracha, perfis plásticos, tubos, chapas, filmes, fios, cabos e bobinas impermeáveis, tanto em ambientes de alta quanto de baixa temperatura. Ela realiza ensaios de tração, compressão, flexão, descascamento, rasgo, cisalhamento e outras características mecânicas. É particularmente útil para pesquisa e desenvolvimento, bem como para controle de qualidade. Este instrumento versátil é perfeito para empresas industriais e de mineração, unidades de pesquisa científica e departamentos de qualidade de universidades, fornecendo resultados confiáveis e precisos para uma ampla gama de aplicações.

SOFTWARE

Nosso sistema avançado de controle digital permite ajustes precisos para ponto zero, carga, deformação e parâmetros de deslocamento, com uma interface amigável. Os principais recursos incluem armazenamento de parâmetros, controle em malha fechada para visualização de curvas de referência e funções gráficas avançadas para reaparecimento, amplificação e sobreposição de curvas. Os usuários podem analisar, imprimir e avaliar curvas com coordenadas detalhadas dos pontos de teste. O sistema também oferece análise automática, gráficos interativos e acesso de usuário em vários níveis. Os dados de teste são armazenados com segurança e podem ser exportados em formatos Excel ou Word, com modelos de relatório personalizáveis que incluem logotipos da empresa e detalhes do teste. Este sistema aprimora a precisão das medições e a colaboração.

DADOS TÉCNICOS

MODELO	ATI UTM-Pro Mini
Capacidade de carga:	5 kN, 10 kN, 20 kN, 30 kN, 50 kN, 100 kN, 300 kN, 600 kN
Precisão de carga:	Classe 0,5
Testando a precisão da carga:	± 0,5%
Resolução de carregamento:	1/5000.000 FS
Precisão da deformação:	≤ ± 0,5% de 0,4% ~ 100% da capacidade nominal
Resolução de posição:	0,025 μm
Precisão de posicionamento:	±0,02 mm ou 0,5% de deslocamento
Faixa de velocidade da cruzeta:	0,001-1000 ou 0,001-500 (dependendo do modelo)
Precisão da velocidade da travessa:	± 0,5% da velocidade definida
Curso da cruzeta (mm):	1000 mm ou 1100 mm (dependendo do modelo)
Espaço máximo para testes de tração:	670 mm ou 770 mm, dependendo do modelo.
Espaço máximo para ensaio de tração:	900 mm ou 1000 mm, dependendo do modelo.
Largura do teste:	450 mm ou 550 mm, dependendo do modelo.
Placa de compressão:	98 mm
Interruptor de limite de posição:	Luzes superiores e inferiores
Células de carga:	Célula de carga de alta precisão para máxima estabilidade, linearidade e rigidez. Proteção contra sobrecarga, proteção contra carga lateral, bidirecionalidade, com função de autorreconhecimento para testes de tração e compressão. Autocalibração regular.
Fonte de energia:	CA 220 V ± 10%, 50 Hz / 60 Hz
Dimensões totais:	850 x 590 x 1750 mm ou 840 x 570 x 1850 mm ou 950 x 660 x 2000 mm, dependendo do modelo.
Faixa de temperatura operacional:	10°C a 300°C; -40°C a 300°C; -60°C a 300°C; -80°C a 300°C; -100°C a 300°C; 190°C a 300°C; 190°C a 300°C; 190°C a 300°C
Sistema de refrigeração:	Compressor
Uniformidade da temperatura:	3,5°C ≤ T ≤ 200°C
Variação de temperatura:	≤ ±1°Cz
Temperatura máxima limite:	+300°C
Taxa de aquecimento:	2-3°C/min
Fonte de energia:	CA 220V
Material da caixa interna:	Aço inoxidável
Material da caixa externa:	Aço inoxidável
Sistema de aquecimento:	Aquecedor de fio de liga de níquel-cromo
Materiais isolantes:	Lã de vidro ultrafina ou espuma rígida
Sistema de circulação de ar:	A) monitor B) eixo alongado C) ventilador centrífugo
Normas de Conformidade:	A carga atende ou excede os seguintes padrões: ASTM E4, ISO7500-1, EN 100002-2, BS1610, DIN 51221. A medição de tensão atende aos seguintes padrões: ASTM E83, ISO 9513, BS 3846, EN10002-4. Segurança: EN 50081-1, 580081-1, 73/23/EEC, EN 61010-1. Metais: ASTM E8, ISO 6892, ASTM E21, ISO 783, ISO 7438, ISO 14589, ASTM F606. Plásticos/Compósitos; ASTM D638, ISO 6259, EN ISO 527-1, ISO 604, ASTM D695, ASTM D 3846, ISO 844, ISO 13968, ISO 9969. Geotêxteis: ASTM D3950, ASTM D 6775-02, BS EN ISO 10319, LBT 8521
